Руководство пользователя

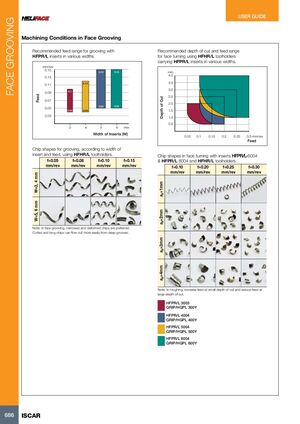

Обработка торцевых канавок

Режимы обработки при обработке торцевых канавок

Рекомендуемый диапазон подачи для нарезания канавок пластинами HFPR/L различной ширины

Ширина пластины W (мм) Подача (мм/об)
3 0.04–0.10
4 0.05–0.12
5 0.05–0.15
6 0.05–0.15

Рекомендуемая глубина резания и диапазон подачи при торцевом точении с использованием державок HFHR/L с пластинами HFPR/L различной ширины

Подача (мм/об) Глубина резания (мм)
0.05–0.10 1.0–3.5
0.10–0.20 1.5–4.0
0.20–0.30 2.0–4.0

Формы стружки при нарезании канавок в зависимости от ширины пластины и подачи с использованием державок HFHR/L

Подача (мм/об) W=3–4 мм W=5–6 мм
f=0.05 Узкая стружка Узкая стружка
f=0.08 Узкая стружка Деформированная стружка
f=0.10 Деформированная стружка Свёрнутая стружка
f=0.15 Свёрнутая стружка Длинная стружка

Формы стружки при торцевом точении пластинами HFPR/L-5004 и HFPR/L-6004 с державками HFHR/L

Подача (мм/об) ap=1 мм ap=2 мм ap=3 мм ap=4 мм
f=0.10 Узкая стружка
f=0.20 Деформированная стружка
f=0.25 Свёрнутая стружка
f=0.30 Длинная стружка

Примечание: При обработке торцевых канавок предпочтительны узкая и деформированная стружка. Свёрнутая и длинная стружка могут легче выходить из глубоких канавок.

Пластины:

  • HFPR/L 3003, GRIP/HGPL 300Y
  • HFPR/L 4004, GRIP/HGPL 400Y
  • HFPR/L 5004, GRIP/HGPL 500Y
  • HFPR/L 6004, GRIP/HGPL 600Y

Примечание при черновой обработке: Увеличивайте подачу при малой глубине резания и уменьшайте подачу при большой глубине резания.
