Руководство пользователя

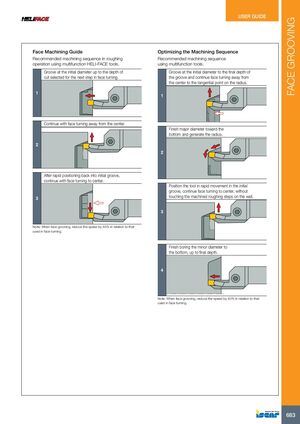

Обработка торцевых канавок

Руководство по обработке торцевых канавок

Рекомендуемая последовательность обработки при чернении с использованием многофункциональных инструментов HELI-FACE.

Этап 1: Нарежьте канавку на начальном диаметре до выбранной глубины резания на следующем этапе торцевой обработки.

Этап 2: Продолжайте торцевую обработку в направлении от центра.

Этап 3: После быстрого позиционирования обратно в начальную канавку продолжайте торцевую обработку к центру.

Примечание: При нарезании торцевых канавок уменьшите скорость на 40% по сравнению со скоростью при торцевой обработке.

Оптимизация последовательности обработки

Рекомендуемая последовательность обработки с использованием многофункциональных инструментов.

Этап 1: Нарежьте канавку на начальном диаметре до конечной глубины канавки и продолжайте торцевую обработку в направлении от центра до тангенциальной точки на радиусе.

Этап 2: Завершите обработку большого диаметра по направлению ко дну и сформируйте радиус.

Этап 3: Позиционируйте инструмент в режиме быстрого движения в начальной канавке, продолжайте торцевую обработку к центру, не касаясь обработанных чистовых ступеней на стенке.

Этап 4: Завершите растачивание малого диаметра ко дну до конечной глубины.

Примечание: При нарезании торцевых канавок уменьшите скорость на 40% по сравнению со скоростью при торцевой обработке.
