РАЗРЕЗКА

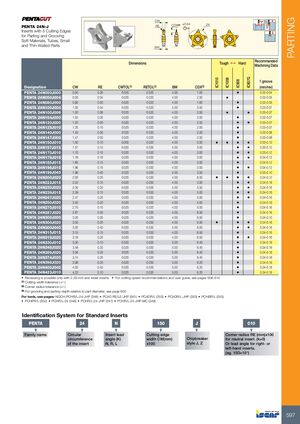

PENTA 24N-J

Резцы с 5 режущими кромками для разрезки и нарезания канавок мягких материалов, трубок, деталей малых размеров и тонкостенных деталей

Технические характеристики

Обозначение CW (мм) RE (мм) Допуск CW (мм) Допуск RE (мм) BW (мм) CDX (мм) IC807G IC1010 IC1008 IC908 Подача на оборот (мм/об)
PENTA 24N050J0000.500.000.0200.0204.001.00•0.02–0.04
PENTA 24N050J0040.500.040.0200.0204.002.50•0.02–0.05
PENTA 24N080J0000.800.000.0200.0204.001.60•0.02–0.05
PENTA 24N100J0041.000.040.0200.0204.003.50•0.03–0.07
PENTA 24N100J0061.000.060.0200.0204.003.50••0.03–0.07
PENTA 24N104J0001.040.000.0200.0204.002.00•0.02–0.07
PENTA 24N120J0001.200.000.0200.0204.002.00••0.03–0.07
PENTA 24N125J0101.250.100.0200.0204.002.00•0.03–0.07
PENTA 24N140J0001.400.000.0200.0204.002.00•0.03–0.08
PENTA 24N147J0001.470.000.0200.0204.002.50•0.03–0.08
PENTA 24N150J0101.500.100.0000.0204.005.00••••0.03–0.10
PENTA 24N157J0151.570.150.0200.0304.003.00•0.00–0.12
PENTA 24N170J0101.700.100.0200.0304.003.00•0.03–0.12
PENTA 24N178J0181.780.180.0200.0304.003.00•0.04–0.12
PENTA 24N185J0151.850.150.0200.0304.003.00•0.04–0.12
PENTA 24N196J0151.960.150.0200.0304.003.00•0.04–0.12
PENTA 24N196J0401.960.400.0200.0304.003.00•0.03–0.10
PENTA 24N200J0202.000.200.0200.0304.006.00••••0.04–0.12
PENTA 24N222J0152.220.150.0200.0304.003.50•0.04–0.16
PENTA 24N230J0202.300.200.0200.0304.003.50•0.04–0.16
PENTA 24N239J0152.390.150.0200.0304.005.00•0.04–0.16
PENTA 24N247J0202.470.200.0200.0304.005.00•0.04–0.16
PENTA 24N250J0202.500.200.0200.0304.005.00•0.04–0.16
PENTA 24N270J0102.700.100.0200.0204.005.00•0.04–0.16
PENTA 24N287J0202.870.200.0200.0304.006.50•0.04–0.16
PENTA 24N300J0003.000.000.0200.0204.006.50•0.04–0.10
PENTA 24N300J0203.000.200.0200.0304.006.50•••0.04–0.16
PENTA 24N300J0403.000.400.0200.0304.006.50•0.04–0.16
PENTA 24N315J0153.150.150.0200.0304.006.50•0.04–0.16
PENTA 24N318J0203.180.200.0200.0304.006.50•0.04–0.16
PENTA 24N330J0103.300.100.0200.0305.006.40•0.04–0.16
PENTA 24N348J0203.480.200.0200.0305.006.40•0.04–0.18
PENTA 24N356J0203.560.200.0200.0305.006.40•0.04–0.18
PENTA 24N374J0203.740.200.0200.0305.006.40•0.04–0.18
PENTA 24N398J0203.980.200.0200.0305.006.20•0.04–0.18
PENTA 24N400J0404.000.400.0200.0305.006.20•0.04–0.18
PENTA 24N423J0104.230.100.0200.0305.006.20•0.04–0.18

• Черновая обработка возможна только для пластин шириной 2,39 мм и более

• Рекомендации по скорости резания и руководство пользователя см. на страницах 606–615

Примечания:

  • (1) Допуск ширины режущей кромки (±)
  • (2) Допуск радиуса вершины (±)
  • (3) Глубину разрезки и нарезания канавок относительно диаметра детали см. на странице 600

Державки см. на страницах: NQCH-PCHR/L-24-JHP (348) • PCAD RE/LE-JHP (561) • PCADR/L (353) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHPR/L (352) • PCHR/L-24 (346) • PCHR/L-24-JHP (347) • PCHR/L-24-JHP-MC (348)

Система обозначений стандартных пластин

PENTA 24 N 150 J 010
Наименование серии Окружность пластины Угол подхода режущей кромки (K): N, R, L Ширина режущей кромки CW (мм) × 100 Конструкция стружколома: J, Z Радиус вершины RE (мм) × 100 для нейтральной пластины или угол подхода для правых/левых пластин (напр. 15D = 15°)
