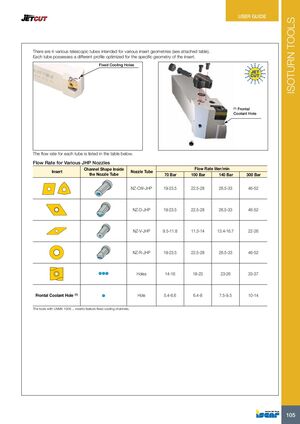

СПРАВОЧНОЕ РУКОВОДСТВО

Инструменты ISOTURN

Существует 4 различных телескопических трубки, предназначенных для различных геометрий пластин (см. таблицу ниже).

Каждая трубка имеет профиль, оптимизированный для конкретной геометрии пластины.

Расход для различных форсунок JHP

ПластинаФорма канала внутри форсункиФорсункаРасход, литр/мин
70 бар100 бар140 бар300 бар
Квадратная–NZ-CW-JHP19–23.522.5–2826.5–3346–52
–NZ-D-JHP19–23.522.5–2826.5–3346–52
–NZ-V-JHP9.5–11.811.3–1413.4–16.722–26
–NZ-R-JHP19–23.522.5–2826.5–3346–52
Круглая–Отверстие14–1618–2323–2633–37
–Отверстие5.4–6.66.4–87.5–9.510–14

Инструменты с пластинами LNMX 1506… имеют фиксированные каналы охлаждения.

Передняя форсунка подвода СОЖ (1)
