Силовые патроны

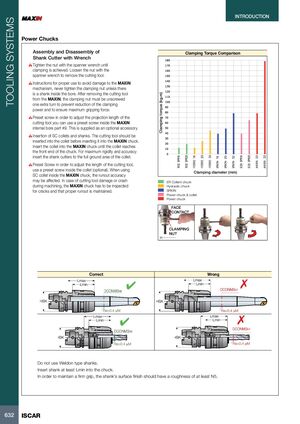

Установка и снятие хвостовика резца с использованием накидного ключа

Затягивайте гайку накидным ключом до достижения зажима. Ослабляйте гайку накидным ключом для снятия режущего инструмента.

Инструкции по правильному использованию во избежание повреждения механизма MAXIN

Никогда не затягивайте зажимную гайку, если внутри отверстия нет хвостовика. После извлечения режущего инструмента из патрона MAXIN гайку необходимо открутить на один дополнительный оборот для предотвращения потери захватной силы и обеспечения максимальной силы зажима.

Регулировочный винт

Для регулирования вылета режущего инструмента можно использовать регулировочный винт внутри отверстия патрона MAXIN (деталь №9). Поставляется как дополнительная опция.

Установка цанг SC и хвостовиков

Режущий инструмент должен быть вставлен в цангу перед установкой цанги в патрон MAXIN. Вставляйте цангу в патрон MAXIN до момента, когда цанга достигнет переднего конца патрона. Для максимальной жёсткости и точности вставляйте хвостовики резцов полностью в обработанную поверхность цанги.

Регулировочный винт

Для регулирования длины режущего инструмента используйте регулировочный винт внутри цанги (опция). При использовании цанги SC внутри патрона MAXIN точность биения может быть затронута. В случае повреждения режущего инструмента или аварии во время обработки патрон MAXIN должен быть проверен на трещины и убедитесь, что поддерживается правильное биение.

Сравнение момента зажима

На диаграмме показано сравнение момента зажима (кг·м) для различных диаметров зажима (мм) между патронами ER, гидравлическими патронами, SRKIN, силовыми патронами с цангой, силовыми патронами с контактом по торцу и силовыми патронами.

Правила использования

• Не используйте хвостовики типа Weldon.
• Вставляйте хвостовик минимум на Lmin в патрон.
• Для обеспечения прочного захвата шероховатость поверхности хвостовика должна быть не менее N5.
