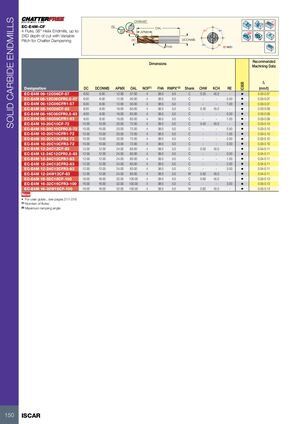

Твердосплавные концевые фрезы

EC-E4M-CF

Четырехзубые концевые фрезы с углом подъема спирали 38°, глубина резания до 2D, переменный шаг зубьев для гашения вибраций

Обозначение DC (мм) DCONMS (мм) APMX (мм) OAL (мм) Число зубьев FHA (°) RMPX (°) Хвостовик CHW (мм) KCH (°) RE (мм) Подача на зуб (мм/т)
EC-E4M 06-12C06CF-57 6.00 6.00 12.00 57.00 4 38.0 5.0 Цилиндрический 0.25 45.0 — 0.03–0.07
EC-E4M 06-12C06CFR0.5-57 6.00 6.00 12.00 50.00 4 38.0 5.0 Цилиндрический — — 0.50 0.03–0.07
EC-E4M 06-12C06CFR1-57 6.00 6.00 12.00 50.00 4 38.0 5.0 Цилиндрический — — 1.00 0.03–0.07
EC-E4M 08-16C08CF-63 8.00 8.00 16.00 63.00 4 38.0 5.0 Цилиндрический 0.30 45.0 — 0.03–0.09
EC-E4M 08-16C08CFR0.5-63 8.00 8.00 16.00 63.00 4 38.0 5.0 Цилиндрический — — 0.50 0.03–0.09
EC-E4M 08-16C08CFR1-63 8.00 8.00 16.00 63.00 4 38.0 5.0 Цилиндрический — — 1.00 0.03–0.09
EC-E4M 10-20C10CF-72 10.00 10.00 20.00 72.00 4 38.0 5.0 Цилиндрический 0.40 45.0 — 0.03–0.10
EC-E4M 10-20C10CFR0.5-72 10.00 10.00 20.00 72.00 4 38.0 5.0 Цилиндрический — — 0.50 0.03–0.10
EC-E4M 10-20C10CFR1-72 10.00 10.00 20.00 72.00 4 38.0 5.0 Цилиндрический — — 1.00 0.03–0.10
EC-E4M 10-20C10CFR2-72 10.00 10.00 20.00 72.00 4 38.0 5.0 Цилиндрический — — 2.00 0.03–0.10
EC-E4M 10-20C10CFR3-72 10.00 10.00 20.00 72.00 4 38.0 5.0 Цилиндрический — — 3.00 0.03–0.10
EC-E4M 12-24C12CF-83 12.00 12.00 24.00 83.00 4 38.0 5.0 Цилиндрический 0.50 45.0 — 0.04–0.11
EC-E4M 12-24C12CFR0.5-83 12.00 12.00 24.00 83.00 4 38.0 5.0 Цилиндрический — — 0.50 0.04–0.11
EC-E4M 12-24C12CFR1-83 12.00 12.00 24.00 83.00 4 38.0 5.0 Цилиндрический — — 1.00 0.04–0.11
EC-E4M 12-24C12CFR2-83 12.00 12.00 24.00 83.00 4 38.0 5.0 Цилиндрический — — 2.00 0.04–0.11
EC-E4M 12-24C12CFR3-83 12.00 12.00 24.00 83.00 4 38.0 5.0 Цилиндрический — — 3.00 0.04–0.11
EC-E4M 12-24W12CF-83 12.00 12.00 24.00 83.00 4 38.0 5.0 Велдон 0.50 45.0 — 0.04–0.11
EC-E4M 16-32C16CF-100 16.00 16.00 32.00 100.00 4 38.0 5.0 Цилиндрический 0.60 45.0 — 0.05–0.13
EC-E4M 16-32C16CFR3-100 16.00 16.00 32.00 100.00 4 38.0 5.0 Цилиндрический — — 3.00 0.05–0.13
EC-E4M 16-32W16CF-100 16.00 16.00 32.00 100.00 4 38.0 5.0 Велдон 0.60 45.0 — 0.05–0.13

Новинка

Подробнее см. страницы 211–218

Примечания:

  • Число зубьев
  • Максимальный угол врезания
