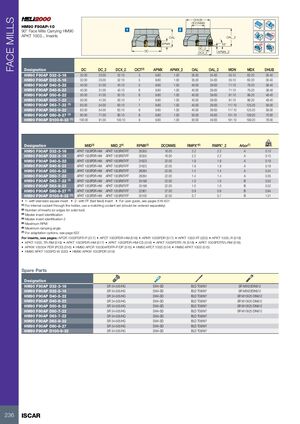

Фрезерные инструменты Iscar 2026 - страница 238

Предыдущая страница Следующая страница

Навигация

ФРЕЗЫ ТОРЦЕВЫЕ

HM90 F90AP-10

Фрезы торцевые с углом 90°, оснащенные пластинами HM90 APKT 1003...

ОбозначениеDCDC_2DCX_2CICT(2)APMXAPMX_2OALOAL_2MDNMDXDHUB
HM90 F90AP D32-3-1632.0023.0032.1039.801.0035.0034.6355.1063.2030.40
HM90 F90AP D32-5-1632.0023.0032.1059.801.0035.0034.6355.1063.2030.40
HM90 F90AP D40-5-2240.0031.0040.1059.801.0040.0039.6371.1079.2038.40
HM90 F90AP D40-6-2240.0031.0040.1069.801.0040.0039.6371.1079.2038.40
HM90 F90AP D50-6-2250.0041.0050.1069.801.0040.0039.6391.1099.2048.40
HM90 F90AP D50-7-2250.0041.0050.1079.801.0040.0039.6391.1099.2048.40
HM90 F90AP D63-7-22 (1)63.0054.0063.1079.801.0040.0039.63117.10125.2059.00
HM90 F90AP D63-9-2263.0054.0063.1099.801.0040.0039.63117.10125.2059.00
HM90 F90AP D80-8-27 (1)80.0071.0080.1089.801.0050.0049.63151.10159.2070.00
HM90 F90AP D100-9-32 (1)100.0091.00100.1099.801.0050.0049.63191.10199.2078.00
ОбозначениеMIID(3)MIID_2(4)RPMX(5)DCONMSRMPX°(6)RMPX°_2Державка(7)кг
HM90 F90AP D32-3-16APKT 1003PDR-HMAPKT 1003R8T-FF3535516.002.22.2A0.10
HM90 F90AP D32-5-16APKT 1003PDR-HMAPKT 1003R8T-FF3535516.002.22.2A0.10
HM90 F90AP D40-5-22APKT 1003PDR-HMAPKT 1003R8T-FF3162322.001.91.9A0.19
HM90 F90AP D40-6-22APKT 1003PDR-HMAPKT 1003R8T-FF3162322.001.91.9A0.18
HM90 F90AP D50-6-22APKT 1003PDR-HMAPKT 1003R8T-FF2828422.001.41.4A0.34
HM90 F90AP D50-7-22APKT 1003PDR-HMAPKT 1003R8T-FF2828422.001.41.4A0.35
HM90 F90AP D63-7-22 (1)APKT 1003PDR-HMAPKT 1003R8T-FF2519822.001.01.0B0.52
HM90 F90AP D63-9-22APKT 1003PDR-HMAPKT 1003R8T-FF2519822.001.01.0B0.52
HM90 F90AP D80-8-27 (1)APKT 1003PDR-HMAPKT 1003R8T-FF2236127.000.90.9B0.94
HM90 F90AP D100-9-32 (1)APKT 1003PDR-HMAPKT 1003R8T-FF2010032.000.70.7B1.51
  • 1 — со стандартной квадратной пластиной
  • 2 — с пластиной FF (быстрая подача)
  • Руководство пользователя см. на стр. 616–621

(1) Для внутренней подачи охлаждающей жидкости через державку используйте соответствующий набор для подачи охлаждающей жидкости (заказывается отдельно)
(2) Количество пластин (или кромок для монолитного инструмента)
(3) Идентификация основной пластины
(4) Идентификация основной пластины 2
(5) Максимальное число оборотов
(6) Максимальный угол врезания
(7) Варианты адаптации см. на стр. 622

Информация о пластинах см. на стр.: APCR 1003PDFR-P (517) • APCT 1003PDR-HM (516) • APKR 1003PDR (517) • APKT 1003-FF (520) • APKT 1003..R (519) • APKT 1003..TR-RM (519) • APKT 1003PDR-HM (517) • APKT 1003PDR-HM-CS (518) • APKT 1003PDTR-76 (518) • APKT 1003PDTR/L-RM (518) • APKW 100304 PDR (PCD) (516) • HM90 APCR 100304PDFR-P/DP (515) • HM90 APCT 1003 (514) • HM90 APKT 1003 (515) • HM90 APKT 1003PD-W (520) • HM90 APKW 1003PDR (519)

Запасные части

Обозначение
HM90 F90AP D32-3-16SR 34-505/HGSW4-SDBLD T08/M7SR M8X20DIN912
HM90 F90AP D32-5-16SR 34-505/HGSW4-SDBLD T08/M7SR M8X20DIN912
HM90 F90AP D40-5-22SR 34-505/HGSW4-SDBLD T08/M7SR M10X25 DIN912
HM90 F90AP D40-6-22SR 34-505/HGSW4-SDBLD T08/M7SR M10X25 DIN912
HM90 F90AP D50-6-22SR 34-505/HGSW4-SDBLD T08/M7SR M10X25 DIN912
HM90 F90AP D50-7-22SR 34-505/HGSW4-SDBLD T08/M7SR M10X25 DIN912
HM90 F90AP D63-7-22SR 34-505/HGSW4-SDBLD T08/M7
HM90 F90AP D63-9-22SR 34-505/HGSW4-SDBLD T08/M7
HM90 F90AP D80-8-27SR 34-505/HGSW4-SDBLD T08/M7
HM90 F90AP D100-9-32SR 34-505/HGSW4-SDBLD T08/M7
