DIN 69893 HSK A / E

HSK A-SRKIN-CX

Тепловые цанги с конусом HSK DIN69893 Form A, коническим хвостовиком и каналами подачи СОЖ по хвостовику

Основные характеристики:

Точность: A 0.003 A 50-52 HRc √N5
Макс. обороты: HSK 50,63 = 25 000 об/мин; HSK 100 = 20 000 об/мин
Биение цанги: или U <1.0 мкм
Угол наклона: 4°30′

Обозначение	DCONMS	DCONWS	BTED	BD	LB	LB_2	LBX	LPR	ADJRGA	LSCWS	THID	Ключ (2)	Рис.	DCP (3)	Масса, кг
HSK A63 SRKIN6X80 CX	63.00	6.00	21.00	27.00	38.10	49.00	54.00	80.00	9.40	34.00	M5	2.50	1	1	0.83
HSK A63 SRKIN6X120 CX	63.00	6.00	21.00	27.00	38.10	89.00	94.00	120.00	9.40	34.00	M5	2.50	1	1	1.00
HSK A63 SRKIN8X80 CX	63.00	8.00	21.00	27.00	38.10	49.00	54.00	80.00	9.50	34.00	M6	3.00	1	1	0.85
HSK A63 SRKIN8X120 CX	63.00	8.00	21.00	27.00	38.10	89.00	94.00	120.00	9.50	34.00	M6	3.00	1	1	1.05
HSK A63 SRKIN10X85 CX	63.00	10.00	24.00	32.00	50.80	57.50	59.00	85.00	9.30	39.80	M8	4.00	1	1	0.87
HSK A63 SRKIN10X120 CX	63.00	10.00	24.00	32.00	50.80	89.00	94.00	120.00	9.30	39.80	M8	4.00	1	1	1.07
HSK A63 SRKIN12X90 CX	63.00	12.00	24.00	32.00	50.80	59.00	64.00	90.00	9.30	44.80	M10	5.00	1	1	0.90
HSK A63 SRKIN12X120 CX	63.00	12.00	24.00	32.00	50.80	89.00	94.00	120.00	9.30	44.80	M10	5.00	1	1	1.15
HSK A63 SRKIN14X90 CX	63.00	14.00	27.00	34.00	44.50	59.00	64.00	90.00	9.30	44.80	M10	5.00	1	1	1.02
HSK A63 SRKIN16X75 CX (1)	63.00	16.00	27.00	34.00	44.50	47.00	49.00	75.00	7.05	46.00	M5	2.50	1	1	0.82
HSK A63 SRKIN16X95 CX	63.00	16.00	27.00	34.00	44.50	64.00	69.00	95.00	9.30	47.80	M12	6.00	1	1	1.00
HSK A63 SRKIN16X120 CX	63.00	16.00	27.00	34.00	44.50	89.00	94.00	120.00	9.30	47.80	M12	6.00	1	1	1.20
HSK A63 SRKIN18X95 CX	63.00	18.00	33.00	42.00	57.20	66.00	69.00	95.00	9.30	47.80	M12	6.00	1	1	1.20
HSK A63 SRKIN20X75 CX (1)	63.00	20.00	33.00	41.00	—	47.00	49.00	75.00	5.05	46.00	M5	2.50	1	1	0.92
HSK A63 SRKIN20X100 CX	63.00	20.00	33.00	42.00	57.20	69.00	74.00	100.00	8.50	49.00	M16	8.00	1	1	1.18
HSK A63 SRKIN20X120 CX	63.00	20.00	33.00	42.00	57.20	89.00	94.00	120.00	8.50	49.00	M16	8.00	1	1	1.38
HSK A63 SRKIN25X85 CX (1)	63.00	25.00	44.00	52.20	52.10	58.20	59.00	85.00	9.05	56.00	M5	2.50	1	1	1.26
HSK A63 SRKIN32X85 CX	63.00	32.00	44.00	52.20	52.10	58.20	59.00	85.00	5.50	56.00	M5	2.50	1	1	1.11
HSK A100 SRKIN6X85 CX	100.00	6.00	21.00	27.00	38.10	48.00	56.00	85.00	9.70	34.00	M5	2.50	2	1	2.21
HSK A100 SRKIN8X85 CX	100.00	8.00	21.00	27.00	38.10	48.00	56.00	85.00	9.50	34.00	M6	3.00	2	1	2.21
HSK A100 SRKIN10X90 CX	100.00	10.00	24.00	32.00	50.80	53.90	61.00	90.00	9.30	39.80	M8	4.00	2	1	2.29
HSK A100 SRKIN12X95 CX	100.00	12.00	24.00	32.00	50.80	59.00	66.00	95.00	9.30	44.80	M10	5.00	2	1	2.30
HSK A100 SRKIN14X95 CX	100.00	14.00	27.00	34.00	44.50	58.00	66.00	95.00	9.30	44.80	M10	5.00	2	1	2.36
HSK A100 SRKIN16X100 CX	100.00	16.00	27.00	34.00	44.50	63.00	71.00	100.00	9.30	47.80	M12	6.00	2	1	2.37
HSK A100 SRKIN18X100 CX	100.00	18.00	33.00	42.00	57.20	67.00	71.00	100.00	9.30	47.80	M12	6.00	2	1	2.53
HSK A100 SRKIN20X105 CX	100.00	20.00	33.00	42.00	57.20	69.00	76.00	105.00	8.50	49.00	M16	8.00	2	1	2.57
HSK A100 SRKIN25X115 CX	100.00	25.00	44.00	53.00	57.20	81.00	86.00	115.00	8.50	56.00	M16	8.00	1	1	3.07
HSK A100 SRKIN32X120 CX	100.00	32.00	44.00	53.00	57.20	89.00	91.00	120.00	8.50	59.00	M16	8.00	2	1	2.98

Примечания:

Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подачей СОЖ (заказывается отдельно)
Использовать только индукционное устройство нагрева для цанг SRKIN
Регулировочный винт CX позволяет подачу СОЖ через каналы форсунок — не снимайте
(1) Более короткий вылет, чем DIN 69882-8, используйте специальный IND S DISC
(2) Размер шестигранного ключа регулировочного винта
(3) 1 — паз для чипа данных, 0 — без паза для чипа данных

Особенности

Повышенная скорость подачи СОЖ достигается благодаря сохранению расхода и уменьшению площади выхода СОЖ
СОЖ направляется непосредственно к режущим кромкам
Увеличенный период стойкости инструмента
Исключает прилипание стружки на режущих кромках
Подходит для высокоскоростной фрезеровки
Эффективная эвакуация стружки предотвращает повторное резание стружки

Применение и преимущества

ЧПУ фрезерные станки с неудовлетворительной внешней подачей СОЖ
Фрезеровка полостей и карманов
Полуфинишная и финишная фрезеровка профилей титановых дисков двигателя
Операции фрезеровки, генерирующие высокие температуры, такие как фрезеровка очень твёрдых легированных сталей, жаропрочных сплавов и т. д.

Примечание: Регулировочный винт CX позволяет подачу СОЖ через каналы форсунок — не снимайте!

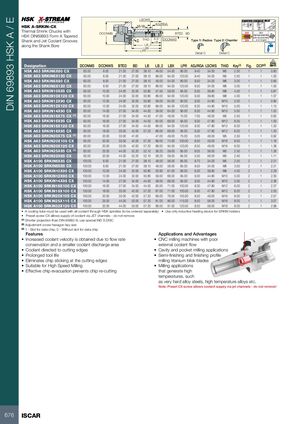

Фрезерные инструменты Iscar 2026 - страница 678
