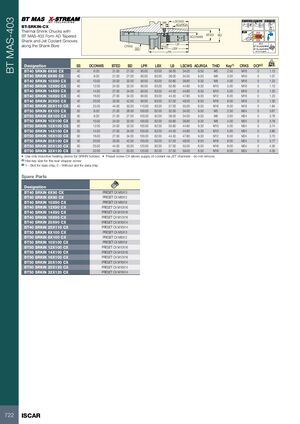

BT-SRKIN-CX

Тепловые цанги-зажимы с коническим хвостовиком BT MAS-403 и каналами подвода СОЖ через шпиндель вдоль скважины хвостовика

Используйте только устройство индукционного нагрева для держателей SRKIN
Винт пресс-посадки CX позволяет подачу охлаждающей жидкости через каналы JET — не удаляйте винт
Размер шестигранного ключа для винта задней упорной гайки указан в таблице
DCP: 1 — слот для чипа данных, 0 — без слота для чипа данных

Обозначение	SS	DCONWS	BTED	BD	LPR	LBX	LB	LSCWS	ADJRGA	THID	Ключ	CRKS	DCP	кг
BT40 SRKIN 6X90 CX	40	6.00	21.00	27.00	90.00	63.00	38.00	34.00	9.50	M5	2.50	M16	0	1.13
BT40 SRKIN 8X90 CX	40	8.00	21.00	27.00	90.00	63.00	38.00	34.00	9.50	M6	3.00	M16	0	1.07
BT40 SRKIN 10X90 CX	40	10.00	24.00	32.00	90.00	63.00	50.80	39.80	9.30	M8	4.00	M16	0	1.23
BT40 SRKIN 12X90 CX	40	12.00	24.00	32.00	90.00	63.00	50.80	44.80	9.30	M10	5.00	M16	0	1.13
BT40 SRKIN 14X90 CX	40	14.00	27.00	34.00	90.00	63.00	44.50	44.80	9.30	M10	5.00	M16	0	1.20
BT40 SRKIN 16X90 CX	40	16.00	27.00	34.00	90.00	63.00	44.50	47.80	9.30	M12	6.00	M16	0	1.23
BT40 SRKIN 20X90 CX	40	20.00	33.00	42.00	90.00	63.00	57.00	49.00	8.50	M16	8.00	M16	0	1.30
BT40 SRKIN 25X110 CX	40	25.00	44.00	53.00	110.00	83.00	57.00	55.00	8.50	M16	8.00	M16	0	1.84
BT50 SRKIN 6X100 CX	50	6.00	21.00	26.00	100.00	62.00	32.00	34.00	9.50	M5	2.50	M24	0	3.67
BT50 SRKIN 8X100 CX	50	8.00	21.00	27.00	100.00	62.00	38.00	34.00	9.50	M6	3.00	M24	0	3.78
BT50 SRKIN 10X100 CX	50	10.00	24.00	32.00	100.00	62.00	50.80	39.80	9.30	M8	4.00	M24	0	3.78
BT50 SRKIN 12X100 CX	50	12.00	24.00	32.00	100.00	62.00	50.80	44.80	9.30	M10	5.00	M24	0	3.74
BT50 SRKIN 14X100 CX	50	14.00	27.00	34.00	100.00	62.00	44.50	44.80	9.30	M10	5.00	M24	0	3.80
BT50 SRKIN 16X100 CX	50	16.00	27.00	34.00	100.00	62.00	44.50	47.80	9.30	M12	6.00	M24	0	3.70
BT50 SRKIN 20X100 CX	50	20.00	33.00	42.00	100.00	62.00	57.00	49.00	8.50	M16	8.00	M24	0	3.77
BT50 SRKIN 25X120 CX	50	25.00	44.00	53.00	120.00	82.00	57.00	55.00	8.50	M16	8.00	M24	0	4.50
BT50 SRKIN 32X120 CX	50	32.00	44.00	53.00	120.00	82.00	57.00	59.00	8.50	M16	8.00	M24	0	4.35

Запасные части

Обозначение	Запасная часть
BT40 SRKIN 6X90 CX	PRESET CX M5X13
BT40 SRKIN 8X90 CX	PRESET CX M6X12
BT40 SRKIN 10X90 CX	PRESET CX M8X16
BT40 SRKIN 12X90 CX	PRESET CX M10X16
BT40 SRKIN 14X90 CX	PRESET CX M10X16
BT40 SRKIN 16X90 CX	PRESET CX M12X16
BT40 SRKIN 20X90 CX	PRESET CX M16X14
BT40 SRKIN 25X110 CX	PRESET CX M16X14
BT50 SRKIN 6X100 CX	PRESET CX M5X13
BT50 SRKIN 8X100 CX	PRESET CX M6X12
BT50 SRKIN 10X100 CX	PRESET CX M8X16
BT50 SRKIN 12X100 CX	PRESET CX M10X16
BT50 SRKIN 14X100 CX	PRESET CX M10X16
BT50 SRKIN 16X100 CX	PRESET CX M12X16
BT50 SRKIN 20X100 CX	PRESET CX M16X14
BT50 SRKIN 25X120 CX	PRESET CX M16X14
BT50 SRKIN 32X120 CX	PRESET CX M16X14

Максимальная частота вращения: BT 40 = 25 000 об/мин, BT 50 = 20 000 об/мин или неуравновешенность < 1.0 г·мм
