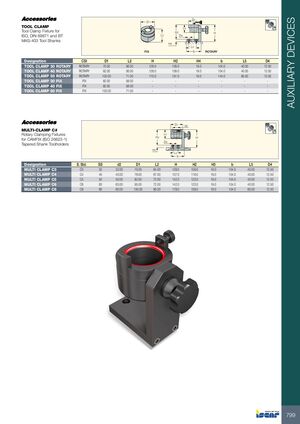

ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА

Приспособление для зажима инструмента

Приспособление для зажима инструмента для державок ISO, DIN 69871 и BT MAS-403

Обозначение CSI D1 L2 H H2 H4 b L5 D4
TOOL CLAMP 30 ROTARY ROTARY 70.00 56.00 128.0 109.0 19.0 104.0 40.00 12.50
TOOL CLAMP 40 ROTARY ROTARY 82.00 56.00 128.0 109.0 19.0 104.0 40.00 12.50
TOOL CLAMP 50 ROTARY ROTARY 103.00 71.00 170.0 151.0 19.0 144.0 85.00 12.50
TOOL CLAMP 30 FIX FIX 82.00 58.00 – – – – – –
TOOL CLAMP 40 FIX FIX 82.00 58.00 – – – – – –
TOOL CLAMP 50 FIX FIX 103.00 71.00 – – – – – –

MULTI-CLAMP C#

Ротационные приспособления для зажима для державок конического стержня CAMFIX (ISO 26623-1)

Обозначение S. Std. SS d2 D1 L2 H H2 H3 b L5 D4
MULTI CLAMP C3 C3 32 32.00 70.00 64.00 128.0 109.0 19.0 104.0 40.00 12.50
MULTI CLAMP C4 C4 40 40.00 78.00 67.00 137.0 118.0 19.0 104.0 40.00 12.50
MULTI CLAMP C5 C5 50 50.00 82.00 72.00 142.0 123.0 19.0 104.0 40.00 12.50
MULTI CLAMP C6 C6 63 63.00 95.00 72.00 142.0 123.0 19.0 104.0 40.00 12.50
MULTI CLAMP C8 C8 80 80.00 130.00 90.00 178.0 159.0 19.0 104.0 85.00 12.50
