Фрезерные инструменты Iscar 2026

MM HT

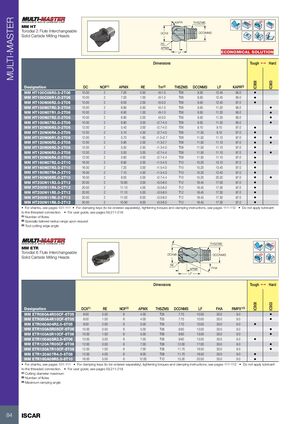

Тороидальные двухзубые взаимозаменяемые твердосплавные фрезерные головки

ЭКОНОМИЧНОЕ РЕШЕНИЕ

Размеры

Обозначение	DC	NOF(1)	APMX	RE	Tm(2)	THSZMS	DCONMS	LF	KAPR(3)	IC908	IC903
MM HT100C08R0.5-2T06	10.00	2	7.00	0.50	r0-1.0	T06	9.50	12.45	95.0	•
MM HT100C08R1.0-2T06	10.00	2	7.00	1.00	r0-1.0	T06	9.50	12.45	95.0	•
MM HT100N06R2.0-2T06	10.00	2	6.00	2.00	r0-3.0	T06	9.50	12.40	97.0	•
MM HT100N07R0.5-2T06	10.00	2	6.90	0.50	r0-1.0	T06	9.50	11.20	95.0		•
MM HT100N07R1.0-2T06	10.00	2	6.90	1.00	r0-1.0	T06	9.50	11.20	95.0		•
MM HT100N07R2.0-2T06	10.00	2	6.90	2.00	r0-3.0	T06	9.50	11.20	95.0		•
MM HT100N07R3.0-2T06	10.00	2	6.90	3.00	r2.7-4.0	T06	9.50	11.20	95.0		•
MM HT120N06R3.0-2T06	12.00	2	5.40	3.00	r2.7-4.0	T06	9.10	9.10	97.0	•
MM HT120N06R4.0-2T06	12.00	2	5.10	4.00	r2.7-4.0	T06	11.50	9.10	97.0	•
MM HT120N06R1.6-2T08	12.00	2	5.70	1.60	r1.3-r2.7	T08	11.50	11.10	97.0	•	•
MM HT120N06R2.0-2T08	12.00	2	5.90	2.00	r1.3-2.7	T08	11.50	11.10	97.0	•	•
MM HT120N06R2.5-2T08	12.00	2	5.50	2.50	r1.3-4.0	T08	11.50	11.10	97.0	•
MM HT120N06R3.0-2T08	12.00	2	5.50	3.00	r2.7-4.4	T08	11.50	11.10	97.0	•	•
MM HT120N06R4.0-2T08	12.00	2	5.60	4.00	r2.7-4.4	T08	11.50	11.10	97.0	•
MM HT160N07R2.0-2T10	16.00	2	6.90	2.00	r1.5-4.0	T10	15.20	13.10	97.0	•
MM HT160N07R3.0-2T10	16.00	2	7.20	3.00	r1.5-4.0	T10	15.20	13.40	97.0	•
MM HT160N07R4.0-2T10	16.00	2	7.10	4.00	r1.5-4.0	T10	15.20	13.40	97.0	•
MM HT160N08R5.0-2T10	16.00	2	8.00	5.00	r2.7-4.4	T10	15.20	20.20	97.0	•	•
MM HT200N11R3.0-2T12	20.00	2	10.80	3.00	r3.0-8.0	T12	18.45	17.00	97.0	•
MM HT200N11R4.0-2T12	20.00	2	11.10	4.00	r3.0-8.0	T12	18.45	17.30	97.0	•
MM HT200N11R5.0-2T12	20.00	2	11.10	5.00	r3.0-8.0	T12	18.45	17.30	97.0	•
MM HT200N11R6.0-2T12	20.00	2	11.00	6.00	r3.0-8.0	T12	18.45	17.30	97.0	•
MM HT200N11R8.0-2T12	20.00	2	10.90	8.00	r3.0-8.0	T12	18.45	17.30	97.0	•

О державках см. стр. 101-111
О креплении ключей (заказываются отдельно), моментах затяжки и инструкциях по креплению см. стр. 111-112
Не смазывать резьбовое соединение
О руководстве см. стр. 59, 211-218
(1) Количество зубьев
(2) Специальный диапазон радиуса по запросу
(3) Угол главной режущей кромки инструмента

Тороидальные шеститзубые взаимозаменяемые твердосплавные фрезерные головки

Размеры

Обозначение	DCX(1)	RE	NOF(2)	APMX	THSZMS	DCONMS	LF	FHA	RMPX°(3)	IC908	IC903
MM ETR080A4R05CF-6T05	8.00	0.50	6	4.00	T05	7.70	10.00	30.0	9.0		•
MM ETR080A4R10CF-6T05	8.00	1.00	6	4.00	T05	7.70	10.00	30.0	9.0		•
MM ETR080A04R2.0-6T05	8.00	2.00	6	5.00	T05	7.70	10.00	30.0	9.0	•
MM ETR100A5R05CF-6T06	10.00	0.50	6	5.00	T06	9.60	13.00	30.0	9.0		•
MM ETR100A5R10CF-6T06	10.00	1.00	6	5.00	T06	9.60	13.00	30.0	9.0		•
MM ETR100A05R3.0-6T06	10.00	3.00	6	7.00	T06	9.60	13.00	30.0	9.0	•
MM ETR120A7R05CF-6T08	12.00	0.50	6	7.00	T08	12.00	17.00	30.0	9.0		•
MM ETR120A7R10CF-6T08	12.00	1.00	6	7.00	T08	11.70	16.50	30.0	9.0		•
MM ETR120A07R4.0-6T08	12.00	4.00	6	9.00	T08	11.70	16.50	30.0	9.0	•
MM ETR160A09R5.0-6T10	16.00	5.00	6	12.00	T10	15.30	20.50	30.0	9.0	•

О державках см. стр. 101-111
О креплении ключей (заказываются отдельно), моментах затяжки и инструкциях по креплению см. стр. 111-112
Не смазывать резьбовое соединение
О руководстве см. стр. 59, 211-218
(1) Максимальный диаметр резца
(2) Количество зубьев
(3) Максимальный угол врезания
