MULTI-MASTER

MM EPG

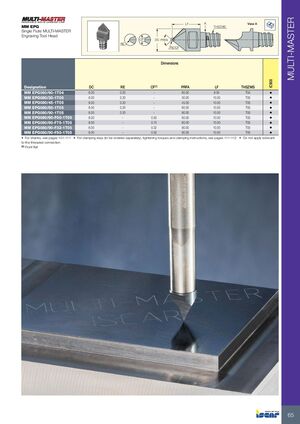

Однозубая головка для гравировки MULTI-MASTER

Размеры

Обозначение DC RE CF(1) PRFA LF THSZMS IC908
MM EPG060/60-1T04 6.00 0.20 - 60.00 8.50 T04 •
MM EPG080/30-1T05 8.00 0.20 - 30.00 10.00 T05 •
MM EPG080/45-1T05 8.00 0.20 - 45.00 10.00 T05 •
MM EPG080/60-1T05 8.00 0.20 - 60.00 10.00 T05 •
MM EPG080/90-1T05 8.00 0.20 - 90.00 10.00 T05 •
MM EPG080/60-F50-1T05 8.00 - 0.50 60.00 10.00 T05 •
MM EPG080/60-F75-1T05 8.00 - 0.75 60.00 10.00 T05 •
MM EPG080/90-F32-1T05 8.00 - 0.32 90.00 10.00 T05 •
MM EPG080/90-F50-1T05 8.00 - 0.50 90.00 10.00 T05 •
  • Для хвостовиков см. страницы 101-111
  • Зажимные шпонки (заказываются отдельно), моменты затяжки и инструкции по зажиму см. на страницах 111-112
  • Не применяйте смазку к резьбовому соединению

(1) Передняя плоскость
