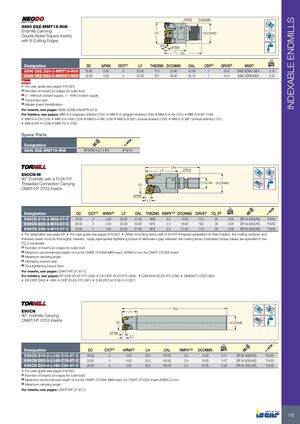

Фрезерные инструменты Iscar 2026 - страница 21

Предыдущая страница Следующая страница

Навигация

КОНЦЕВЫЕ ФРЕЗЫ С ИНДЕКСИРУЕМЫМИ ПЛАСТИНАМИ

S890 ESZ-MMT15-R08

Концевые фрезы с двусторонними квадратными пластинами с 8 режущими кромками

Обозначение DC APMX CICT(1) LF THSZMS DCONMS OAL CSP(2) DRVS(3) MIID(4) Масса, кг
S890 ESZ D25-3-MMT15-R08 25.00 5.00 3 25.00 T15 23.90 42.00 1 20.0 S890 SZMU 0804 0.10
S890 ESZ D32-4-MMT21-R08 32.00 5.00 4 32.00 T21 30.00 55.10 1 24.0 S890 SZMU 0804 0.20

Новое

(1) Количество пластин (или кромок для монолитного инструмента)
(2) 0 - без подачи СОЖ, 1 - с подачей СОЖ
(3) Размер ключа крутящего момента
(4) Идентификация основной пластины

Пластины см. страницы: S890 SZMU-0804PN (572)

Державки см. страницы: MM S-A (конические хвостовики) (102) • MM S-A (прямые хвостовики) (106) • MM S-A-AV (101) • MM S-A-BT (109) • MM S-A-C# (104) • MM S-A-HSK (109) • MM S-A-SK (109) • MM S-B (конические хвостовики 85°) (106) • MM S-D (конические хвостовики 89°) (107) • MM S-ER-H (108) • MM TS-A (105)

Запасные части

Обозначение Запасная часть Ключ
S890 ESZ-MMT15-R08 SR M3X0.5-L7.4 IP9 IP-9/151

E90CN-M

Концевые фрезы 90° с резьбовым креплением FLEX-FIT с пластинами CNMT/HT 0703

Обозначение DC CICT(1) APMX(2) LF OAL THSZMS RMPX°(3) DCONMS DRVS(4) TQ_3(5) Масса, кг Запасная часть Ключ
E90CN D16-2-M08-07-C 16.00 2 4.00 30.00 47.50 M08 5.0 13.00 13.0 20 0.03 SR 34-505/LHG T-8/53
E90CN D20-3-M10-07-C 20.00 3 4.00 30.00 50.00 M10 3.5 18.00 16.0 29 0.05 SR 34-505/LHG T-8/53
E90CN D25-4-M12-07-C 25.00 4 4.00 35.00 57.00 M12 2.5 21.00 17.0 33 0.09 SR 34-505/LHG T-8/53

(1) Количество пластин (или кромок для монолитного инструмента)
(2) Максимальная рекомендуемая глубина резания для пластины CNMT 070308-MM, APMX=2 мм для пластины CNHT 070305
(3) Максимальный угол врезания
(4) Размер ключа зажима
(5) Крутящий момент затяжки инструмента Н·м

При установке изделий с резьбовой адаптацией FLEX-FIT на державки контактирующие поверхности и резьбовые участки должны быть тщательно очищены. Применяйте надлежащий крутящий момент затяжки для исключения зазора между контактирующими поверхностями. Расчетные значения крутящего момента указаны в параметре TQ_3.

Пластины см. страницы: CNHT/MT 07 (611)

Державки см. страницы: BT-ODP (FLEX-FIT) (359) • C#-ODP (FLEX-FIT) (359) • CAB M-M (FLEX-FIT) (358) • DIN69871-ODP (360) • ER-ODP (360) • HSK A-ODP (FLEX-FIT) (361) • S M (357) • S M-C-H (357)

E90CN

Концевые фрезы 90° с пластинами CNMT/HT 0703

Обозначение DC CICT(1) APMX(2) LH OAL RMPX°(3) DCONMS Масса, кг Запасная часть Ключ
E90CN D16-2-L100-C15-07-C 16.00 2 4.00 20.0 100.00 5.0 15.00 0.11 SR 34-505/LHG T-8/53
E90CN D20-3-L140-C19-07-C 20.00 3 4.00 20.0 140.00 3.5 19.00 0.27 SR 34-505/LHG T-8/53
E90CN D25-4-L160-C24-07-C 25.00 4 4.00 20.0 160.00 2.5 24.00 0.48 SR 34-505/LHG T-8/53

(1) Количество пластин (или кромок для монолитного инструмента)
(2) Максимальная рекомендуемая глубина резания для пластины CNMT 070308-MM; для пластины CNHT 070305 APMX=2 мм
(3) Максимальный угол врезания

Пластины см. страницы: CNHT/MT 07 (611)
