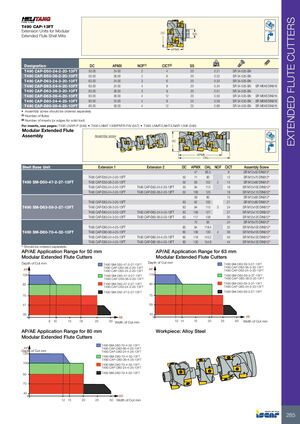

Фрезы удлиненного типа

T490 CAP-13FT

Удлинительные узлы для модульных насадных фрез удлиненного типа

Обозначение DC APMX КЗ КВКР ДУ кг
T490 CAP-D50-24-2-20-13FT50.0024.0024200.21SR 34-535-SN
T490 CAP-D50-36-2-20-13FT50.0036.0026200.32SR 34-535-SN
T490 CAP-D63-24-3-20-13FT63.0024.0036200.33SR 34-535-SN
T490 CAP-D63-24-4-20-13FT63.0024.0048200.34SR 34-535-SN SR M6X6 DIN916
T490 CAP-D63-36-3-20-13FT63.0036.0039200.51SR 34-535-SN
T490 CAP-D63-36-4-20-13FT63.0036.00412200.50SR 34-535-SN SR M6X6 DIN916
T490 CAP-D80-24-4-25-13FT80.0024.0048250.59SR 34-535-SN SR M6X8 DIN916
T490 CAP-D80-36-4-25-13FT80.0036.00412250.88SR 34-535-SN SR M6X8 DIN916
  • Винт сборки должен заказываться отдельно
  • Количество канавок
  • Количество вставок (или режущих кромок для цельного инструмента)
  • Для вставок см. страницы: T490 LNAR-P (548) • T490 LNMT 1306PNTR-FW (547) • T490 LNMT/LNHT/LNAR 1306 (546)

Модульная сборка фрез удлиненного типа

Базовый узел Удлинитель 1 Удлинитель 2 DC APMX OAL КЗ КВКР Винт сборки
T490 SM-D50-47-2-27-13FT504766.58SR M12x50 DIN912*
T490 CAP-D50-24-2-20-13FT507190212SR M12x70 DIN912*
T490 CAP-D50-36-2-20-13FT5083102214SR M12x80 DIN912*
T490 CAP-D50-24-2-20-13FTT490 CAP-D50-24-2-20-13FT5094113216SR M12x100 DIN912*
T490 CAP-D50-24-2-20-13FTT490 CAP-D50-36-2-20-13FT50106125218SR M12x110 DIN912*
T490 SM-D63-59-3-27-13FT635980315SR M12x60 DIN912*
T490 CAP-D63-24-3-20-13FT6382103321SR M12x80 DIN912*
T490 CAP-D63-36-3-20-13FT6394115324SR M12x100 DIN912*
T490 CAP-D63-24-3-20-13FTT490 CAP-D63-24-3-20-13FT63106127327SR M12x110 DIN912*
T490 CAP-D63-24-3-20-13FTT490 CAP-D63-36-3-20-13FT63117138330SR M12x120 DIN912*
T490 SM-D80-70-4-32-13FT807095424SR M16x70 DIN912*
T490 CAP-D80-24-4-25-13FT8094118.4432SR M16x100 DIN912*
T490 CAP-D80-36-4-25-13FT80106130436SR M16x100 DIN912*
T490 CAP-D80-24-4-25-13FTT490 CAP-D80-24-4-25-13FT80118143.2440SR M16x120 DIN912*
T490 CAP-D80-24-4-25-13FTT490 CAP-D80-36-4-25-13FT80130154.8444SR M16x130 DIN912*

* Должны быть заказаны отдельно.

Диапазон применения AP/AE для фрез диаметром 50 мм

Диапазон применения модульных фрез удлиненного типа

Глубина резания, мм:

  • 105 — T490 SM-D50-47-3-27-13FT, T490 CAP-D50-36-2-20-13FT
  • 83 — T490 SM-D50-47-3-27-13FT, T490 CAP-D50-24-2-20-13FT, T490 SM-D50-47-2-27-13FT, T490 CAP-D50-36-2-20-13FT
  • 70 — T490 SM-D50-47-2-27-13FT, T490 CAP-D50-24-2-20-13FT, T490 SM-D50-47-2-27-13FT
  • 47
  • 35

Ширина резания, мм: 8 10 15 18 25 50

Диапазон применения AP/AE для фрез диаметром 63 мм

Глубина резания, мм:

  • 115 — T490 SM-D63-59-3-27-13FT, T490 CAP-D63-36-3-20-13FT, T490 CAP-D63-24-3-20-13FT
  • 90 — T490 SM-D63-59-3-27-13FT, T490 CAP-D63-36-3-20-13FT, T490 SM-D63-59-3-27-13FT, T490 CAP-D63-24-3-20-13FT, T490 SM-D63-59-3-27-13FT
  • 75
  • 59
  • 40

Ширина резания, мм: 10 14 15 20 25 63

Диапазон применения AP/AE для фрез диаметром 80 мм

Глубина резания, мм:

  • 125 — T490 SM-D80-70-4-32-13FT, T490 CAP-D80-36-4-25-13FT, T490 CAP-D80-24-4-25-13FT
  • 105 — T490 SM-D80-70-4-32-13FT, T490 CAP-D80-36-4-25-13FT, T490 SM-D80-70-4-32-13FT
  • 93 — T490 SM-D80-70-4-32-13FT, T490 CAP-D80-24-4-25-13FT, T490 SM-D80-70-4-32-13FT
  • 70
  • 40

Ширина резания, мм: 12 15 20 25 50

Заготовка: Легированная сталь
