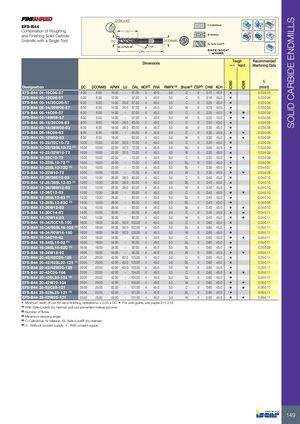

Фрезерные инструменты Iscar 2026 - страница 151

Предыдущая страница Следующая страница

Навигация

Твердосплавные концевые фрезы

EFS-B44

Комбинированные твердосплавные концевые фрезы для черновой и чистовой обработки одним инструментом

Обозначение DC (мм) DCONMS (мм) APMX (мм) LU (мм) OAL (мм) Число зубьев FHA (°) RMPX (°) Хвостовик Подача на зуб (мм/т)
EFS-B44 04-10C06-57 4.00 6.00 10.00 — 57.00 4 45.0 5.0 Цилиндрический 0.03–0.05
EFS-B44 05-12C06-57 5.00 6.00 12.00 — 57.00 4 45.0 5.0 Цилиндрический 0.03–0.06
EFS-B44 06-14/20C06-57 6.00 6.00 14.00 20.0 57.00 4 45.0 5.0 Цилиндрический 0.03–0.06
EFS-B44 06-14/20W06-57 6.00 6.00 14.00 20.0 57.00 4 45.0 5.0 Велдон 0.03–0.06
EFS-B44 06-14C06-57 6.00 6.00 14.00 — 57.00 4 45.0 5.0 Цилиндрический 0.03–0.06
EFS-B44 06-14W06-57 6.00 6.00 14.00 — 57.00 4 45.0 5.0 Велдон 0.03–0.06
EFS-B44 08-18/26C08-63 8.00 8.00 18.00 26.0 63.00 4 45.0 5.0 Цилиндрический 0.03–0.08
EFS-B44 08-18/26W08-63 8.00 8.00 18.00 26.0 63.00 4 45.0 5.0 Велдон 0.03–0.08
EFS-B44 08-18C08-63 8.00 8.00 18.00 — 63.00 4 45.0 5.0 Цилиндрический 0.03–0.08
EFS-B44 08-18W08-63 8.00 8.00 18.00 — 63.00 4 45.0 5.0 Велдон 0.03–0.08
EFS-B44 10-22/32C10-72 10.00 10.00 22.00 32.0 72.00 4 45.0 5.0 Цилиндрический 0.03–0.09
EFS-B44 10-22/32SL10-72 10.00 10.00 22.00 32.0 72.00 4 45.0 5.0 Safe-Lock® 0.03–0.09
EFS-B44 10-22/32W10-72 10.00 10.00 22.00 32.0 72.00 4 45.0 5.0 Велдон 0.03–0.09
EFS-B44 10-22C10-72 10.00 10.00 22.00 — 72.00 4 45.0 5.0 Цилиндрический 0.03–0.09
EFS-B44 10-22SL10-72 10.00 10.00 22.00 — 72.00 4 45.0 5.0 Safe-Lock® 0.03–0.09
EFS-B44 10-22SL10-72C 10.00 10.00 22.00 — 72.00 4 45.0 5.0 Safe-Lock® 0.04–0.07
EFS-B44 10-22W10-72 10.00 10.00 22.00 — 72.00 4 45.0 5.0 Велдон 0.03–0.09
EFS-B44 12-26/38C12-83 12.00 12.00 26.00 38.0 83.00 4 45.0 5.0 Цилиндрический 0.04–0.10
EFS-B44 12-26/38SL12-83 12.00 12.00 26.00 38.0 83.00 4 45.0 5.0 Safe-Lock® 0.04–0.10
EFS-B44 12-26/38W12-83 12.00 12.00 26.00 38.0 83.00 4 45.0 5.0 Велдон 0.04–0.10
EFS-B44 12-26C12-83 12.00 12.00 26.00 — 83.00 4 45.0 5.0 Цилиндрический 0.04–0.10
EFS-B44 12-26SL12-83 12.00 12.00 26.00 — 83.00 4 45.0 5.0 Safe-Lock® 0.04–0.10
EFS-B44 12-26SL12-83C 12.00 12.00 26.00 — 83.00 4 45.0 5.0 Safe-Lock® 0.04–0.08
EFS-B44 12-26W12-83 12.00 12.00 26.00 — 83.00 4 45.0 5.0 Велдон 0.04–0.10
EFS-B44 14-30C14-83 14.00 14.00 30.00 — 83.00 4 45.0 5.0 Цилиндрический 0.04–0.11
EFS-B44 14-30W14-83 14.00 14.00 30.00 — 83.00 4 45.0 5.0 Велдон 0.04–0.11
EFS-B44 16-34/50C16-100 16.00 16.00 34.00 50.0 100.00 4 45.0 5.0 Цилиндрический 0.05–0.11
EFS-B44 16-34/50SL16-100 16.00 16.00 34.00 50.0 100.00 4 45.0 5.0 Safe-Lock® 0.05–0.11
EFS-B44 16-34/50W16-100 16.00 16.00 34.00 50.0 100.00 4 45.0 5.0 Велдон 0.05–0.11
EFS-B44 16-34C16-92 16.00 16.00 34.00 — 92.00 4 45.0 5.0 Цилиндрический 0.05–0.11
EFS-B44 16-34SL16-92 16.00 16.00 34.00 — 92.00 4 45.0 5.0 Safe-Lock® 0.05–0.11
EFS-B44 16-34SL16-92C 16.00 16.00 34.00 — 92.00 4 45.0 5.0 Safe-Lock® 0.05–0.08
EFS-B44 16-34W16-92 16.00 16.00 34.00 — 92.00 4 45.0 5.0 Велдон 0.05–0.11
EFS-B44 20-42/62C20-125 20.00 20.00 42.00 62.0 125.00 4 45.0 5.0 Цилиндрический 0.05–0.11
EFS-B44 20-42/62SL20-125 20.00 20.00 42.00 62.0 125.00 4 45.0 5.0 Safe-Lock® 0.05–0.11
EFS-B44 20-42/62W20-125 20.00 20.00 42.00 62.0 125.00 4 45.0 5.0 Велдон 0.05–0.11
EFS-B44 20-42C20-104 20.00 20.00 42.00 — 104.00 4 45.0 5.0 Цилиндрический 0.05–0.11
EFS-B44 20-42SL20-104 20.00 20.00 42.00 — 104.00 4 45.0 5.0 Safe-Lock® 0.05–0.11
EFS-B44 20-42W20-104 20.00 20.00 42.00 — 104.00 4 45.0 5.0 Велдон 0.05–0.11
EFS-B44 25-52C25-121 25.00 25.00 52.00 — 121.00 4 45.0 5.0 Цилиндрический 0.06–0.11
EFS-B44 25-52SL25-121 25.00 25.00 52.00 — 121.00 4 45.0 5.0 Safe-Lock® 0.06–0.11
EFS-B44 25-52W25-121 25.00 25.00 52.00 — 121.00 4 45.0 5.0 Велдон 0.06–0.11

Минимальная ширина резания для операций получистовой обработки ≥ 0.05 × DC

Подробнее см. страницы 211–218

Примечания:

  • Safe-Lock® (компания Haimer) — спиральные канавки для предотвращения выскальзывания
  • Число зубьев
  • Максимальный угол врезания
  • Цилиндрический, Велдон, Safe-Lock® (компания Haimer)
  • 0 — без подачи охлаждающей жидкости, 1 — с подачей охлаждающей жидкости
