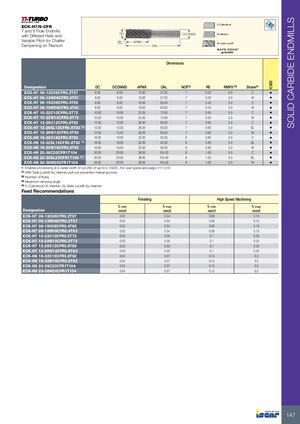

Фрезерные инструменты Iscar 2026 - страница 149

Предыдущая страница Следующая страница

Навигация

ECK-H7/9-CFR

7-зубые и 9-зубые концевые фрезы с различной спиралью и переменным шагом для гашения вибраций при обработке титана

Обозначение DC, мм DCONMS, мм APMX, мм OAL, мм Кол-во зубьев RE, мм RMPX°, град Хвостовик Рекомендация
ECK-H7 06-13C06CFR0.2T57 6.00 6.00 13.00 57.00 7 0.20 5.0 C •
ECK-H7 06-13W06CFR0.2T57 6.00 6.00 13.00 57.00 7 0.20 5.0 W •
ECK-H7 08-19C08CFR0.4T63 8.00 8.00 19.00 63.00 7 0.40 5.0 C •
ECK-H7 08-19W08CFR0.4T63 8.00 8.00 19.00 63.00 7 0.40 5.0 W •
ECK-H7 10-22C10CFR0.5T72 10.00 10.00 22.00 72.00 7 0.50 5.0 C •
ECK-H7 10-22W10CFR0.5T72 10.00 10.00 22.00 72.00 7 0.50 5.0 W •
ECK-H7 12-26C12CFR0.6T83 12.00 12.00 26.00 83.00 7 0.60 3.0 C •
ECK-H7 12-26SL12CFR0.6T83 (1) 12.00 12.00 26.00 83.00 7 0.60 5.0 SL •
ECK-H7 12-26W12CFR0.6T83 12.00 12.00 26.00 83.00 7 0.60 5.0 W •
ECK-H9 16-32C16CFR0.8T92 16.00 16.00 32.00 92.00 9 0.80 5.0 C •
ECK-H9 16-32SL16CFR0.8T92 (1) 16.00 16.00 32.00 92.00 9 0.80 5.0 SL •
ECK-H9 16-32W16CFR0.8T92 16.00 16.00 32.00 92.00 9 0.80 5.0 W •
ECK-H9 20-38C20CFR1T104 20.00 20.00 38.00 104.00 9 1.00 5.0 C •
ECK-H9 20-38SL20CFR1T104 (1) 20.00 20.00 38.00 104.00 9 1.00 5.0 SL •
ECK-H9 20-38W20CFR1T104 20.00 20.00 38.00 104.00 9 1.00 5.0 W •

Примечания:

  • Позволяет обработку с радиальной шириной резания (AE) до 0,10×DC. Подробнее см. страницы 211–218
  • (1) С безопасными запорными винтовыми пазами Safe-Lock® (Haimer) предотвращение выскальзывания
  • (2) Количество зубьев
  • (3) Максимальный угол врезания
  • (4) C — цилиндрический, W — велдон, SL — Safe-Lock® (Haimer)

Рекомендации по подачам

Обозначение Чистовая обработка Высокоскоростная обработка
Обозначение fz (мин), мм/зуб fz (макс), мм/зуб fz (мин), мм/зуб fz (макс), мм/зуб
ECK-H7 06-13C06CFR0.2T57 0.02 0.04 0.08 0.15
ECK-H7 06-13W06CFR0.2T57 0.02 0.04 0.08 0.15
ECK-H7 08-19C08CFR0.4T63 0.02 0.04 0.08 0.15
ECK-H7 08-19W08CFR0.4T63 0.02 0.04 0.08 0.15
ECK-H7 10-22C10CFR0.5T72 0.03 0.05 0.1 0.25
ECK-H7 10-22W10CFR0.5T72 0.03 0.05 0.1 0.25
ECK-H7 12-26C12CFR0.6T83 0.03 0.05 0.1 0.25
ECK-H7 12-26W12CFR0.6T83 0.03 0.05 0.1 0.25
ECK-H9 16-32C16CFR0.8T92 0.04 0.07 0.15 0.3
ECK-H9 16-32W16CFR0.8T92 0.04 0.07 0.15 0.3
ECK-H9 20-38C20CFR1T104 0.04 0.07 0.15 0.3
ECK-H9 20-38W20CFR1T104 0.04 0.07 0.15 0.3
