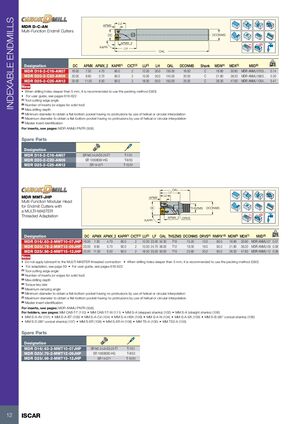

MDR D-C-AN

Многофункциональные концевые фрезы

Обозначение DC APMX APMX_2 KAPR(1) Кол-во пластин(2) LU(3) LH OAL DCONMS Хвостовик MDN(4) MDX(5) Пластина(6) Вес (кг)
MDR D16-2-C16-AN07 16.00 7.30 4.70 90.0 2 12.00 30.0 130.00 16.00 C 16.80 30.80 MDR ANMU 0703 0.14
MDR D20-2-C20-AN09 20.00 8.90 5.70 90.0 2 15.00 35.0 145.00 20.00 C 21.80 38.20 MDR ANMU 0903 0.30
MDR D25-2-C25-AN12 25.00 11.50 6.50 90.0 2 18.50 50.0 150.00 25.00 C 26.30 47.60 MDR ANMU 1204 0.47

Новое

  • При сверлении отверстий глубже 5 мм рекомендуется использовать метод прерывистого сверления (G83)
  • Руководство пользователя см. на стр. 616-622

Примечания:

  1. Угол режущей кромки инструмента
  2. Количество пластин (или зубьев для твердосплавного инструмента)
  3. Максимальная глубина сверления
  4. Минимальный диаметр для получения плоского дна кармана без выступов при использовании винтового или кругового интерполирования
  5. Максимальный диаметр для получения плоского дна кармана без выступов при использовании винтового или кругового интерполирования
  6. Идентификация главной пластины

Пластины см. на стр.: MDR ANMU PNTR (508)

Запасные части

Обозначение Запасная часть Код
MDR D16-2-C16-AN07 SR M2.5-L6-D3.25-T7 T-7/51
MDR D20-2-C20-AN09 SR 10508082-HG T-8/53
MDR D25-2-C25-AN12 SR 14-571 T-10/51

MDR MMT-JHP

Многофункциональная модульная головка для концевых фрез с резьбовой адаптацией МУЛЬТИМАСТЕР

Обозначение DC APMX APMX_2 KAPR(1) Кол-во пластин(2) LU(3) LF OAL THSZMS DCONMS DRVS(4) RMPX°(5) MDN(6) MDX(7) Пластина(8) Вес (кг)
MDR D16/.63-2-MMT10-07JHP 16.00 7.30 4.70 90.0 2 12.00 23.00 34.30 T10 15.20 13.0 90.0 16.80 30.80 MDR ANMU 07 0.07
MDR D20/.79-2-MMT12-09JHP 20.00 8.90 5.70 90.0 2 15.00 24.70 38.00 T12 18.30 16.0 90.0 21.80 38.20 MDR ANMU 09 0.08
MDR D25/.98-2-MMT15-12JHP 25.00 11.50 6.50 90.0 2 18.50 33.00 50.00 T15 23.90 20.0 90.0 26.30 47.60 MDR ANMU 12 0.08
  • Не применяйте смазку к резьбовому соединению МУЛЬТИМАСТЕР
  • При сверлении отверстий глубже 5 мм рекомендуется использовать метод прерывистого сверления (G83)
  • Адаптация см. на стр. 59
  • Руководство пользователя см. на стр. 616-622

Примечания:

  1. Угол режущей кромки инструмента
  2. Количество пластин (или зубьев для твердосплавного инструмента)
  3. Максимальная глубина сверления
  4. Размер гаечного ключа для затяжки
  5. Максимальный угол наклона
  6. Минимальный диаметр для получения плоского дна кармана без выступов при использовании винтового или кругового интерполирования
  7. Максимальный диаметр для получения плоского дна кармана без выступов при использовании винтового или кругового интерполирования
  8. Идентификация главной пластины

Пластины см. на стр.: MDR ANMU PNTR (508)

Держатели см. на стр.: MM CAB-T-T (110) • MM CAB-T-T-W (111) • MM S-A ступенчатые хвостовики (102) • MM S-A прямые хвостовики (106) • MM S-A-AV (101) • MM S-A-BT (109) • MM S-A-C# (104) • MM S-A-HSK (109) • MM S-A-N (104) • MM S-A-SK (109) • MM S-B конические хвостовики 85° (106) • MM S-D конические хвостовики 89° (107) • MM ER (108) • MM ER-H (108) • MM TS-A (105) • MM TS2-A (105)

Запасные части

Обозначение Запасная часть Код
MDR D16/.63-2-MMT10-07JHP SR M2.5-L6-D3.25-T7 T-7/51
MDR D20/.79-2-MMT12-09JHP SR 10508082-HG T-8/53
MDR D25/.98-2-MMT15-12JHP SR 14-571 T-10/51
