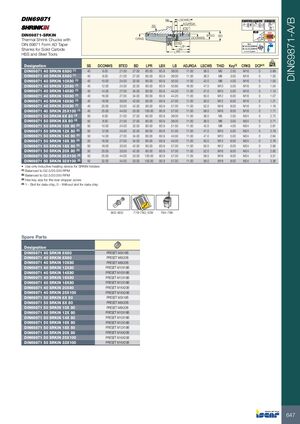

DIN69871-SRKIN

Тепловые цанги с коническими хвостовиками DIN 69871 Form AD для твердых сплавов, быстрорежущей стали и стальных инструментов

Технические параметры:
SK 40 = 25 000 об/мин
SK 50 = 20 000 об/мин
или U<1.0 gmm

Важно: Используйте только устройства с индукционным нагревом для патронов SRKIN

Обозначение	SS	DCONWS	BTED	BD	LPR	LBX	LB	ADJRGA	LSCWS	THID	Ключ⁽³⁾	CRKS	DCP⁽⁴⁾	кг
DIN69871 40 SRKIN 6X80 ⁽¹⁾	40	6.00	21.00	27.00	80.00	60.9	38.00	11.00	36.0	M5	2.50	M16	0	0.99
DIN69871 40 SRKIN 8X80 ⁽¹⁾	40	8.00	21.00	27.00	80.00	60.9	38.00	11.00	36.0	M6	3.00	M16	0	1.00
DIN69871 40 SRKIN 10X80 ⁽¹⁾	40	10.00	24.00	32.00	80.00	60.9	50.50	11.00	42.0	M8	4.00	M16	0	1.05
DIN69871 40 SRKIN 12X80 ⁽¹⁾	40	12.00	24.00	32.00	80.00	60.9	50.80	16.00	47.0	M10	5.00	M16	0	1.04
DIN69871 40 SRKIN 14X80 ⁽¹⁾	40	14.00	27.00	34.00	80.00	60.9	44.20	11.00	47.0	M10	5.00	M16	0	1.15
DIN69871 40 SRKIN 16X80 ⁽¹⁾	40	16.00	27.00	34.00	80.00	60.9	44.20	11.00	50.0	M12	6.00	M16	0	1.07
DIN69871 40 SRKIN 18X80 ⁽¹⁾	40	18.00	33.00	42.00	80.00	60.9	57.00	11.00	50.0	M12	6.00	M16	0	1.21
DIN69871 40 SRKIN 20X80 ⁽¹⁾	40	20.00	33.00	42.00	80.00	60.9	57.00	11.00	52.0	M16	8.00	M16	0	1.16
DIN69871 40 SRKIN 25X100 ⁽¹⁾	40	25.00	44.00	53.00	100.00	80.9	57.00	11.00	58.0	M16	8.00	M16	0	1.71
DIN69871 50 SRKIN 6X 80 ⁽²⁾	50	6.00	21.00	27.00	80.00	60.9	38.00	11.00	36.0	M5	2.50	M24	0	2.72
DIN69871 50 SRKIN 8X 80 ⁽²⁾	50	8.00	21.00	27.00	80.00	60.9	38.00	11.00	36.0	M6	3.00	M24	0	2.71
DIN69871 50 SRKIN 10X 80 ⁽²⁾	50	10.00	24.00	32.00	80.00	60.9	51.00	11.00	42.0	M8	4.00	M24	0	2.81
DIN69871 50 SRKIN 12X 80 ⁽²⁾	50	12.00	24.00	32.00	80.00	60.9	51.00	11.00	47.0	M10	5.00	M24	0	2.79
DIN69871 50 SRKIN 14X 80 ⁽²⁾	50	14.00	27.00	34.00	80.00	60.9	45.00	11.00	47.0	M10	5.00	M24	0	2.84
DIN69871 50 SRKIN 16X 80 ⁽²⁾	50	16.00	27.00	34.00	80.00	60.9	45.00	11.00	50.0	M12	6.00	M24	0	2.76
DIN69871 50 SRKIN 18X 80 ⁽²⁾	50	18.00	33.00	42.00	80.00	60.9	57.00	11.00	50.0	M12	6.00	M24	0	2.90
DIN69871 50 SRKIN 20X 80 ⁽²⁾	50	20.00	33.00	42.00	80.00	60.9	57.00	11.00	52.0	M16	8.00	M24	0	2.92
DIN69871 50 SRKIN 25X100 ⁽²⁾	50	25.00	44.00	53.00	100.00	80.9	57.00	11.00	58.0	M16	8.00	M24	0	3.51
DIN69871 50 SRKIN 32X100 ⁽²⁾	50	32.00	44.00	53.00	100.00	80.9	57.00	11.00	58.0	M18	8.00	M24	0	3.36

⁽¹⁾ Сбалансирована по G2.5/25 000 об/мин
⁽²⁾ Сбалансирована по G2.5/20 000 об/мин
⁽³⁾ Размер ключа для винта стопора сзади
⁽⁴⁾ 1 - паз для чипа данных, 0 - без паза для чипа данных

Запасные части

Обозначение
DIN69871 40 SRKIN 6X80	PRESET M5X18B
DIN69871 40 SRKIN 8X80	PRESET M6X20B
DIN69871 40 SRKIN 10X80	PRESET M8X20B
DIN69871 40 SRKIN 12X80	PRESET M10X18B
DIN69871 40 SRKIN 14X80	PRESET M10X18B
DIN69871 40 SRKIN 16X80	PRESET M12X18B
DIN69871 40 SRKIN 18X80	PRESET M12X18B
DIN69871 40 SRKIN 20X80	PRESET M16X20B
DIN69871 40 SRKIN 25X100	PRESET M16X25B
DIN69871 50 SRKIN 6X 80	PRESET M5X18B
DIN69871 50 SRKIN 8X 80	PRESET M6X20B
DIN69871 50 SRKIN 10X 80	PRESET M8X20B
DIN69871 50 SRKIN 12X 80	PRESET M10X18B
DIN69871 50 SRKIN 14X 80	PRESET M10X18B
DIN69871 50 SRKIN 16X 80	PRESET M12X18B
DIN69871 50 SRKIN 18X 80	PRESET M12X18B
DIN69871 50 SRKIN 20X 80	PRESET M16X20B
DIN69871 50 SRKIN 25X100	PRESET M16X25B
DIN69871 50 SRKIN 32X100	PRESET M16X25B
