Фрезы из твёрдого сплава EC-B-3/3R

3-зубые, спираль 45°, средней длины фрезы слотовые/сверлильные из твёрдого сплава

Артикул	DC (мм)	DCONMS (мм)	APMX (мм)	OAL (мм)	Кол-во зубьев	FHA (°)	RMPX°	Хвостовик	RE (мм)	IC900	IC08	fz (мм/зуб)
EC020B07-3C03	2.00	3.00	7.00	38.00	3	45.0	5.0	Ц	–	•	•	0.01–0.03
EC020B07-3C06	2.00	6.00	7.00	57.00	3	45.0	5.0	Ц	–		•	0.01–0.03
EC025B07-3C03	2.50	3.00	7.00	38.00	3	45.0	5.0	Ц	–	•	•	0.01–0.03
EC030B10-3C03	3.00	3.00	10.00	38.00	3	45.0	5.0	Ц	–		•	0.01–0.04
EC030B10-3C06	3.00	6.00	10.00	57.00	3	45.0	5.0	Ц	–		•	0.01–0.04
EC040B12-3C04	4.00	4.00	12.00	50.00	3	45.0	5.0	Ц	–		•	0.02–0.05
EC040B12-3C06	4.00	6.00	12.00	57.00	3	45.0	5.0	Ц	–		•	0.02–0.05
EC050B14-3C05	5.00	5.00	14.00	50.00	3	45.0	5.0	Ц	–		•	0.02–0.06
EC050B14-3C06	5.00	6.00	14.00	57.00	3	45.0	5.0	Ц	–		•	0.02–0.06
EC060B13-3C06R0.5	6.00	6.00	13.00	57.00	3	45.0	5.0	Ц	0.50		•	0.03–0.07
EC060B13-3C06R1.0	6.00	6.00	13.00	57.00	3	45.0	5.0	Ц	1.00		•	0.03–0.07
EC060B16-3C06	6.00	6.00	16.00	57.00	3	45.0	5.0	Ц	–		•	0.03–0.07
EC060B16-3W06	6.00	6.00	16.00	57.00	3	45.0	5.0	В	–		•	0.03–0.07
EC070B16-3C07	7.00	7.00	16.00	60.00	3	45.0	5.0	Ц	–		•	0.03–0.08
EC080B20-3C08	8.00	8.00	20.00	63.00	3	45.0	5.0	Ц	–		•	0.03–0.09
EC080B20-3C08R0.5	8.00	8.00	20.00	63.00	3	45.0	5.0	Ц	0.50		•	0.03–0.09
EC080B20-3C08R1	8.00	8.00	20.00	63.00	3	45.0	5.0	Ц	1.00		•	0.03–0.09
EC080B20-3C08R1.5	8.00	8.00	20.00	63.00	3	45.0	5.0	Ц	1.50		•	0.03–0.09
EC080B20-3C08R2	8.00	8.00	20.00	63.00	3	45.0	5.0	Ц	2.00		•	0.03–0.09
EC080B20-3W08	8.00	8.00	20.00	63.00	3	45.0	5.0	В	–		•	0.03–0.09
EC090B20-3C09	9.00	9.00	20.00	67.00	3	45.0	5.0	Ц	–		•	0.03–0.09
EC100B22-3C10	10.00	10.00	22.00	72.00	3	45.0	5.0	Ц	–		•	0.03–0.10
EC100B22-3C10R0.5	10.00	10.00	22.00	72.00	3	45.0	5.0	Ц	0.50		•	0.03–0.10
EC100B22-3C10R1	10.00	10.00	22.00	72.00	3	45.0	5.0	Ц	1.00		•	0.03–0.10
EC100B22-3C10R1.5	10.00	10.00	22.00	72.00	3	45.0	5.0	Ц	1.50		•	0.03–0.10
EC100B22-3C10R2	10.00	10.00	22.00	72.00	3	45.0	5.0	Ц	2.00		•	0.03–0.10
EC100B22-3C10R3	10.00	10.00	22.00	72.00	3	45.0	5.0	Ц	3.00		•	0.03–0.10
EC100B22-3W10	10.00	10.00	22.00	72.00	3	45.0	5.0	В	–		•	0.03–0.10
EC120B25-3C12	12.00	12.00	25.00	83.00	3	45.0	5.0	Ц	–		•	0.04–0.11
EC120B25-3C12R0.5	12.00	12.00	25.00	83.00	3	45.0	5.0	Ц	0.50		•	0.04–0.11
EC120B25-3C12R1	12.00	12.00	25.00	83.00	3	45.0	5.0	Ц	1.00		•	0.04–0.11
EC120B25-3C12R1.5	12.00	12.00	25.00	83.00	3	45.0	5.0	Ц	1.50		•	0.04–0.11
EC120B25-3C12R2	12.00	12.00	25.00	83.00	3	45.0	5.0	Ц	2.00		•	0.04–0.11
EC120B25-3C12R3	12.00	12.00	25.00	83.00	3	45.0	5.0	Ц	3.00		•	0.04–0.11
EC120B25-3W12	12.00	12.00	25.00	83.00	3	45.0	5.0	В	–		•	0.04–0.11
EC140B25-3C14	14.00	14.00	25.00	83.00	3	45.0	5.0	Ц	–		•	0.04–0.12
EC140B25-3W14	14.00	14.00	25.00	83.00	3	45.0	5.0	В	–		•	0.04–0.12
EC160B32-3C16	16.00	16.00	32.00	92.00	3	45.0	5.0	Ц	–		•	0.05–0.13
EC160B32-3C16R0.5	16.00	16.00	32.00	92.00	3	45.0	5.0	Ц	0.50		•	0.05–0.13
EC160B32-3C16R1	16.00	16.00	32.00	92.00	3	45.0	5.0	Ц	1.00		•	0.05–0.13
EC160B32-3C16R2	16.00	16.00	32.00	92.00	3	45.0	5.0	Ц	2.00		•	0.05–0.13
EC160B32-3C16R3	16.00	16.00	32.00	92.00	3	45.0	5.0	Ц	3.00		•	0.05–0.13
EC160B32-3W16	16.00	16.00	32.00	92.00	3	45.0	5.0	В	–		•	0.05–0.13
EC180B32-3C18	18.00	18.00	32.00	92.00	3	45.0	5.0	Ц	–		•	0.05–0.13
EC180B32-3W18	18.00	18.00	32.00	92.00	3	45.0	5.0	В	–		•	0.05–0.13
EC200B38-3C20	20.00	20.00	38.00	104.00	3	45.0	5.0	Ц	–		•	0.05–0.13
EC200B38-3C20R0.5	20.00	20.00	38.00	104.00	3	45.0	5.0	Ц	0.50		•	0.05–0.13
EC200B38-3C20R1	20.00	20.00	38.00	104.00	3	45.0	5.0	Ц	1.00		•	0.05–0.13
EC200B38-3C20R2	20.00	20.00	38.00	104.00	3	45.0	5.0	Ц	2.00		•	0.05–0.13
EC200B38-3C20R3	20.00	20.00	38.00	104.00	3	45.0	5.0	Ц	3.00		•	0.05–0.13
EC200B38-3C20R4	20.00	20.00	38.00	104.00	3	45.0	5.0	Ц	4.00		•	0.05–0.13
EC200B38-3W20	20.00	20.00	38.00	104.00	3	45.0	5.0	В	–		•	0.05–0.13

Применение: Отлично подходит для глубокого фрезерования пазов и операций обработки плечевых поверхностей.

Примечания:

(1) Количество зубьев
(2) Максимальный угол наклона при входе
(3) Ц — цилиндрический хвостовик, В — хвостовик Велдон

Для руководства пользователя см. страницы 211–218

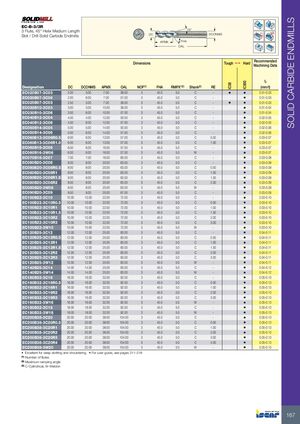

Фрезерные инструменты Iscar 2026 - страница 169
