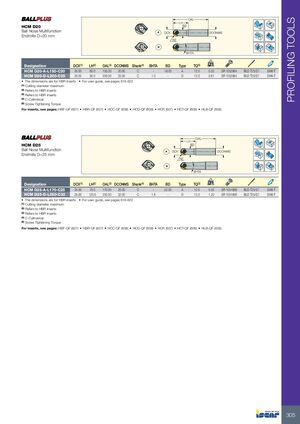

ИНСТРУМЕНТЫ ДЛЯ ПРОФИЛИРОВАНИЯ

HCM D20 — Концевая фреза с шаровой вершиной, многофункциональная, D=20 мм

Обозначение DCX(1) LH(2) OAL(3) DCONMS Хвостовик(4) BHTA BD Тип TQ(5) Вес, кг
HCM D20-A-L150-C20 20.00 60.0 150.00 20.00 C — 18.00 A 12.0 0.32
HCM D20-D-L200-C25 20.00 90.0 200.00 25.00 C 1.0 — D 12.0 0.61
  • Размеры даны для пластин HBR
  • Руководство пользователя см. на стр. 616–622

Примечания:

  • (1) Максимальный диаметр резания
  • (2) Относится к пластинам HBR
  • (3) Относится к пластинам HBR
  • (4) Цилиндрический
  • (5) Момент затяжки винта

Пластины см. на стр.: HBF-QF (607) • HBR-QF (607) • HCC-QF (608) • HCD-QF (608) • HCR (607) • HCT-QF (609) • HLB-QF (609)

HCM D25 — Концевая фреза с шаровой вершиной, многофункциональная, D=25 мм

Обозначение DCX(1) LH(2) OAL(3) DCONMS Хвостовик(4) BHTA BD Тип TQ(5) Вес, кг
HCM D25-A-L170-C25 25.00 70.0 170.00 25.00 C — 22.00 A 12.0 0.55
HCM D25-D-L250-C32 25.00 125.0 250.00 32.00 C 1.8 — D 12.0 1.20
  • Размеры даны для пластин HBR
  • Руководство пользователя см. на стр. 616–622

Примечания:

  • (1) Максимальный диаметр резания
  • (2) Относится к пластинам HBR
  • (3) Относится к пластинам HBR
  • (4) Цилиндрический
  • (5) Момент затяжки винта

Пластины см. на стр.: HBF-QF (607) • HBR-QF (607) • HCC-QF (608) • HCD-QF (608) • HCR (607) • HCT-QF (609) • HLB-QF (609)
