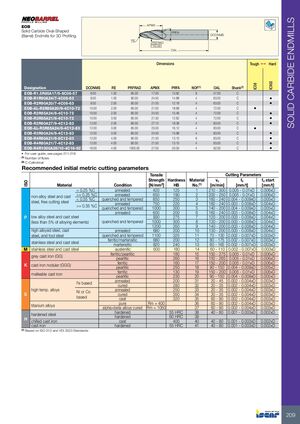

ТВЁРДОСПЛАВНЫЕ КОНЦЕВЫЕ ФРЕЗЫ

EOB

Твёрдосплавные концевые фрезы овальной (бочкообразной) формы для 3D профилирования

Обозначение DCONMS RE PRFRAD APMX PRFA NOF(1) OAL Державка(2)
EOB-R1.5R85A17/5-8C06-57 6.00 1.50 85.00 17.00 10.82 8 57.00 C
EOB-R1R90A24/7-4C08-63 8.00 1.00 90.00 24.50 14.88 4 63.00 C
EOB-R2R90A20/7-4C08-63 8.00 2.00 90.00 21.50 12.18 4 63.00 C
EOB-AL-R2R85A20/9-4C10-72 10.00 2.00 85.00 21.00 18.68 4 72.00 C
EOB-R2R85A24/8-4C10-72 10.00 2.00 85.00 24.50 15.46 4 72.00 C
EOB-R3R85A21/6-4C10-72 10.00 3.00 85.00 21.30 12.62 4 72.00 C
EOB-R2R80A27/9-4C12-83 12.00 2.00 80.00 27.10 18.38 4 83.00 C
EOB-AL-R3R85A24/8-4C12-83 12.00 3.00 85.00 25.00 16.12 4 83.00 C
EOB-R3R80A24/8-4C12-83 12.00 3.00 80.00 24.50 15.98 4 83.00 C
EOB-R4R80A21/6-8C12-83 12.00 4.00 80.00 21.50 13.10 8 83.00 C
EOB-R4R80A21/7-4C12-83 12.00 4.00 80.00 21.50 13.10 4 83.00 C
EOB-R4R1000A28/10-4C16-92 16.00 4.00 1000.00 27.00 20.00 4 92.00 C

Руководство пользователя см. на стр. 211-218
(1) Количество зубьев
(2) C — цилиндрическая державка

Рекомендуемые начальные метрические параметры резания

ISO Материал Состояние Предел прочности [N/мм²] Твёрдость HB Номер материала(1) Скорость резания vc [м/мин] Подача fz [мм/з] Начальная подача fz [мм/з]
P Углеродистая и нелегированная сталь, чугун, свободнорежущая сталь < 0,25 %C отожженная 420 125 1 210–300 0,005–0,01xD 0,006xD
≥ 0,25 %C отожженная 650 190 2 200–250 0,005–0,01xD 0,006xD
< 0,55 %C закалена и отпущена 850 250 3 160–240 0,004–0,009xD 0,005xD
≥ 0,55 %C отожженная 750 220 4 160–240 0,003–0,008xD 0,004xD
≥ 0,55 %C закалена и отпущена 1000 300 5 140–200 0,004–0,009xD 0,005xD
P Легированная и нелегированная сталь (менее 5% легирующих элементов), чугун отожженная 600 200 6 160–240 0,003–0,008xD 0,004xD
отожженная 930 275 7 120–200 0,003–0,008xD 0,004xD
закалена и отпущена 1000 300 8 130–200 0,003–0,008xD 0,004xD
закалена и отпущена 1200 350 9 140–200 0,003–0,008xD 0,004xD
P Высоколегированная сталь, чугун, инструментальная сталь отожженная 680 200 10 130–200 0,003–0,008xD 0,004xD
закалена и отпущена 1100 325 11 70–130 0,002–0,007xD 0,003xD
M Нержавеющая сталь, чугун ферритная/мартенситная 680 200 12 80–175 0,002–0,007xD 0,003xD
мартенситная 820 240 13 60–165 0,002–0,007xD 0,003xD
M Нержавеющая сталь и чугун аустенитная 600 180 14 60–110 0,002–0,007xD 0,003xD
K Серый чугун ферритная/перлитная 180 15 150–275 0,005–0,01xD 0,006xD
перлитная/мартенситная 260 16 150–265 0,005–0,01xD 0,006xD
K Чугун с шаровидным графитом ферритная 160 17 150–200 0,005–0,01xD 0,006xD
перлитная 250 18 90–150 0,004–0,009xD 0,005xD
K Ковкий чугун ферритная 130 19 150–200 0,005–0,01xD 0,006xD
перлитная 230 20 90–150 0,004–0,009xD 0,005xD
S Высокотемпературные сплавы На основе Fe отожженная 200 31 20–45 0,002–0,004xD 0,003xD
На основе Fe закалена 280 32 20–35 0,002–0,004xD 0,003xD
S Высокотемпературные сплавы на основе Ni или Co отожженная 250 33 20–35 0,002–0,004xD 0,003xD
закалена 350 34 20–35 0,002–0,004xD 0,003xD
S Высокотемпературные сплавы литые 320 35 60–90 0,002–0,004xD 0,003xD
S Титановые сплавы чистый Rm = 400 36 60–90 0,002–0,004xD 0,003xD
сплавы альфа+бета закалены Rm = 1050 37 60–90 0,002–0,004xD 0,003xD
H Закалённая сталь закалена 55 HRC 38 40–80 0,001–0,003xD 0,002xD
закалена 60 HRC 39
H Закалённый чугун литые 400 40 40–80 0,001–0,003xD 0,002xD
закалена 55 HRC 41 40–80 0,001–0,003xD 0,002xD

(1) На основе стандартов ISO 513 и VDI 3323
