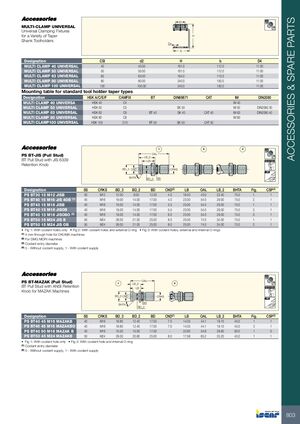

ПРИНАДЛЕЖНОСТИ И ЗАПАСНЫЕ ЧАСТИ

MULTI-CLAMP UNIVERSAL

Универсальные приспособления для зажима для различных державок конического стержня

Обозначение CSI d2 H b D4
MULTI CLAMP 40 UNIVERSAL 40 40.00 161.0 112.0 11.00
MULTI CLAMP 50 UNIVERSAL 50 50.00 161.0 112.0 11.00
MULTI CLAMP 63 UNIVERSAL 63 63.00 164.0 113.0 11.00
MULTI CLAMP 80 UNIVERSAL 80 80.00 240.0 150.0 11.00
MULTI CLAMP 100 UNIVERSAL 100 100.00 240.0 150.0 11.00

Таблица монтажа для стандартных типов державок

Обозначение HSK A/C/E/F CAMFIX BT DIN69871 CAT IM DIN2080
MULTI CLAMP 40 UNIVERSAL HSK 40 C4 – – – IM 40 –
MULTI CLAMP 50 UNIVERSAL HSK 50 C5 – SK 30 – IM 50 DIN2080 30
MULTI CLAMP 63 UNIVERSAL HSK 63 C6 BT 40 SK 40 CAT 40 IM 63 DIN2080 40
MULTI CLAMP 80 UNIVERSAL HSK 80 C8 – – – IM 80 –
MULTI CLAMP 100 UNIVERSAL HSK 100 C10 BT 50 SK 50 CAT 50 – –

PS BT-JIS (Вытяжная шпилька)

Вытяжная шпилька BT с фиксирующей головкой JIS 6339

Твёрдость: 58-60 HRc

Обозначение SS CRKS BD_3 BD_2 BD CND(3) LB OAL LB_2 BHTA Рис. CSP(4)
PS BT30 15 M12 JISB 30 M12 12.00 8.00 12.50 4.0 18.40 43.0 23.40 75.0 1 1
PS BT40 15 M16 JIS 4OB (1) 40 M16 19.00 14.00 17.00 4.0 23.00 54.0 29.00 75.0 2 1
PS BT40 15 M16 JISB 40 M16 19.00 14.00 17.00 5.5 23.00 54.0 29.00 75.0 1 1
PS BT40 15 M16 JISOB 40 M16 19.00 14.00 17.00 5.5 23.00 54.0 29.00 75.0 2 1
PS BT40 15 M16 JISOBO (2) 40 M16 19.00 14.00 17.00 6.0 23.00 54.0 29.00 75.0 3 1
PS BT50 15 M24 JIS B 50 M24 28.00 21.00 25.00 8.0 25.00 74.0 34.00 75.0 1 1
PS BT50 15 M24 JIS OB 50 M24 28.00 21.00 25.00 8.0 25.00 74.0 34.00 75.0 2 1
  • Рис. 1: Только с каналами охлаждающей жидкости
  • Рис. 2: С каналами охлаждающей жидкости и внешним кольцом уплотнения
  • Рис. 3: С каналами охлаждающей жидкости, внешним и внутренним кольцами уплотнения

(1) Сквозное отверстие 4 мм для машин OKUMA
(2) Для машин DMG MORI
(3) Диаметр входа охлаждающей жидкости
(4) 0 - Без подачи охлаждающей жидкости, 1 - С подачей охлаждающей жидкости

PS BT-MAZAK (Вытяжная шпилька)

Вытяжная шпилька BT с фиксирующей головкой ANSI для машин MAZAK

Твёрдость: 58-60 HRc

Обозначение SS CRKS BD_3 BD_2 BD CND(1) LB OAL LB_2 BHTA Рис. CSP(2)
PS BT40 45 M16 MAZAKB 40 M16 18.80 12.40 17.00 7.0 14.03 44.1 19.10 45.0 1 1
PS BT40 45 M16 MAZAKBO 40 M16 18.80 12.40 17.00 7.0 14.03 44.1 19.10 45.0 2 1
PS BT40 90 M16 MAZAK B 40 M16 15.00 10.00 17.00 – 22.60 54.6 29.60 90.0 1 0
PS BT50 45 M24 MAZAKB 50 M24 29.00 20.80 25.00 8.0 17.58 65.2 25.20 45.0 1 1
  • Рис. 1: Только с каналом охлаждающей жидкости
  • Рис. 2: С каналом охлаждающей жидкости и внутренним кольцом уплотнения

(1) Диаметр входа охлаждающей жидкости
(2) 0 - Без подачи охлаждающей жидкости, 1 - С подачей охлаждающей жидкости
