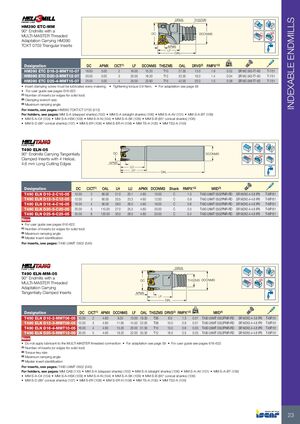

КОНЦЕВЫЕ ФРЕЗЫ С ИНДЕКСИРУЕМЫМИ ПЛАСТИНАМИ

HM390 ETC-MM

Концевые фрезы 90° с адаптацией резьбового крепления MULTI-MASTER с треугольными пластинами HM390 TCKT 0703

Обозначение DC APMX CICT(1) LF DCONMS THSZMS OAL DRVS(2) RMPX°(3) Масса, кг Запасная часть Ключ
HM390 ETC D16-2-MMT10-07 16.00 5.00 2 16.00 15.20 T10 27.30 13.0 1.9 0.02 SR M2.5X5-T7-60 T-7/51
HM390 ETC D20-3-MMT12-07 20.00 5.00 3 20.00 18.30 T12 33.30 16.0 1.4 0.04 SR M2.5X5-T7-60 T-7/51
HM390 ETC D25-4-MMT15-07 25.00 5.00 4 25.00 23.90 T15 42.00 20.0 1.0 0.08 SR M2.5X6-T7-60 T-7/51

Винт зажима пластины должен быть смазан при каждой переиндексации. Крутящий момент затяжки 0,9 Н·м

(1) Количество пластин (или кромок для монолитного инструмента)
(2) Размер ключа зажима
(3) Максимальный угол врезания

Пластины см. страницы: HM390 TCKT/CT 0703 (512)

Державки см. страницы: MM S-A (конические хвостовики) (102) • MM S-A (прямые хвостовики) (106) • MM S-A-AV (101) • MM S-A-BT (109) • MM S-A-C# (104) • MM S-A-HSK (109) • MM S-A-N (104) • MM S-A-SK (109) • MM S-B (конические хвостовики 85°) (106) • MM S-D (конические хвостовики 89°) (107) • MM S-ER (108) • MM S-ER-H (108) • MM TS-A (105) • MM TS2-A (105)

T490 ELN-05

Концевые фрезы 90° с касательно закрепленными пластинами с 4 винтовыми режущими кромками длиной 4,6 мм

Обозначение DC CICT(1) OAL LH LU APMX DCONMS Хвостовик RMPX°(2) MIID(3) Запасная часть Ключ
T490 ELN D10-2-C10-05 10.00 2 80.00 21.0 20.1 4.60 10.00 C 1.3 T490 LNMT 0502PNR-RD SR M2X0.4-3.8 IP6 T-6IP/51
T490 ELN D12-3-C12-05 12.00 3 80.00 25.5 23.3 4.60 12.00 C 0.9 T490 LNMT 0502PNR-RD SR M2X0.4-4.8 IP6 T-6IP/51
T490 ELN D16-4-C16-05 16.00 4 90.00 28.0 26.0 4.60 16.00 C 0.6 T490 LNMT 0502PNR-RD SR M2X0.4-4.8 IP6 T-6IP/51
T490 ELN D20-5-C20-05 20.00 5 110.00 27.0 25.5 4.60 20.00 C 0.5 T490 LNMT 0502PNR-RD SR M2X0.4-4.8 IP6 T-6IP/51
T490 ELN D25-6-C25-05 25.00 6 120.00 30.0 28.5 4.60 25.00 C 0.4 T490 LNMT 0502PNR-RD SR M2X0.4-4.8 IP6 T-6IP/51

Новое

(1) Количество пластин (или кромок для монолитного инструмента)
(2) Максимальный угол врезания
(3) Идентификация основной пластины

Пластины см. страницы: T490 LNMT 0502 (543)

T490 ELN-MM-05

Концевые фрезы 90° с адаптацией резьбового крепления MULTI-MASTER с касательно закрепленными пластинами

Обозначение DC CICT(1) APMX DCONMS LF OAL THSZMS DRVS(2) RMPX°(3) Масса, кг MIID(4) Запасная часть Ключ
T490 ELN D10-2-MMT06-05 10.00 2 4.60 9.20 13.00 19.30 T06 8.0 1.3 0.01 T490 LNMT 0502PNR-RD SR M2X0.4-3.8 IP6 T-6IP/51
T490 ELN D12-3-MMT08-05 12.00 3 4.60 11.00 14.50 22.00 T08 10.0 0.9 0.01 T490 LNMT 0502PNR-RD SR M2X0.4-4.8 IP6 T-6IP/51
T490 ELN D16-4-MMT10-05 16.00 4 4.60 15.20 20.00 31.30 T10 13.0 0.6 0.03 T490 LNMT 0502PNR-RD SR M2X0.4-4.8 IP6 T-6IP/51
T490 ELN D20-5-MMT12-05 20.00 5 4.60 19.20 22.00 35.30 T12 16.0 0.5 0.05 T490 LNMT 0502PNR-RD SR M2X0.4-4.8 IP6 T-6IP/51

Новое

Не применяйте смазочно-охлаждающую жидкость к резьбовому соединению MULTI-MASTER

(1) Количество пластин (или кромок для монолитного инструмента)
(2) Размер ключа крутящего момента
(3) Максимальный угол врезания
(4) Идентификация основной пластины

Пластины см. страницы: T490 LNMT 0502 (543)

Державки см. страницы: MM CAB (110) • MM S-A (конические хвостовики) (102) • MM S-A (прямые хвостовики) (106) • MM S-A-AV (101) • MM S-A-BT (109) • MM S-A-C# (104) • MM S-A-HSK (109) • MM S-A-N (104) • MM S-A-SK (109) • MM S-B (конические хвостовики 85°) (106) • MM S-D (конические хвостовики 89°) (107) • MM S-ER (108) • MM S-ER-H (108) • MM TS-A (105) • MM TS2-A (105)
