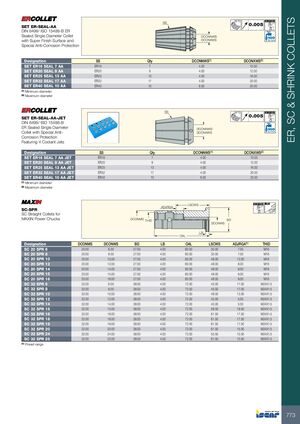

ЕР, SC И ЦАНГИ С ТЕРМОУСАДКОЙ

DIN 6499/ ISO 15488-B

Герметичная цанга ER одного диаметра с суперфинишной поверхностью и специальной защитой от коррозии

Обозначение	SS	Кол-во	DCONNWS (1)	DCONXWS (2)
SET ER16 SEAL 7 AA	ER16	7	4.00	10.00
SET ER20 SEAL 9 AA	ER20	9	4.00	12.00
SET ER25 SEAL 13 AA	ER25	13	4.00	16.00
SET ER32 SEAL 17 AA	ER32	17	4.00	20.00
SET ER40 SEAL 10 AA	ER40	10	6.00	25.00

(1) Минимальный диаметр
(2) Максимальный диаметр

DIN 6499/ ISO 15488-B

Герметичная цанга ER одного диаметра со специальной защитой от коррозии
С 4 охлаждающими форсунками

Обозначение	SS	Кол-во	DCONNWS (1)	DCONXWS (2)
SET ER16 SEAL 7 AA JET	ER16	7	4.00	10.00
SET ER20 SEAL 9 AA JET	ER20	9	4.00	12.00
SET ER25 SEAL 13 AA JET	ER25	13	4.00	16.00
SET ER32 SEAL 17 AA JET	ER32	17	4.00	20.00
SET ER40 SEAL 10 AA JET	ER40	10	6.00	25.00

(1) Минимальный диаметр
(2) Максимальный диаметр

Цанги SC прямые для гидравлических патронов MAXIN

Обозначение	DCONMS	DCONWS	BD	LB	OAL	LSCWS	ADJRGA (1)	THID
SC 20 SPR 6	20.00	6.00	27.00	4.00	60.00	35.00	7.00	M16
SC 20 SPR 8	20.00	8.00	27.00	4.00	60.00	35.00	7.00	M16
SC 20 SPR 10	20.00	10.00	27.00	4.00	60.00	48.00	13.00	M16
SC 20 SPR 12	20.00	12.00	27.00	4.00	60.00	48.00	8.00	M16
SC 20 SPR 14	20.00	14.00	27.00	4.00	60.00	48.00	8.00	M16
SC 20 SPR 15	20.00	15.00	27.00	4.00	60.00	48.00	8.00	M16
SC 20 SPR 16	20.00	16.00	27.00	4.00	60.00	48.00	9.00	M16
SC 32 SPR 6	32.00	6.00	38.00	4.00	72.00	45.00	17.00	M24X1.5
SC 32 SPR 8	32.00	8.00	38.00	4.00	72.00	45.00	17.00	M24X1.5
SC 32 SPR 10	32.00	10.00	38.00	4.00	72.00	48.00	13.00	M24X1.5
SC 32 SPR 12	32.00	12.00	38.00	4.00	72.00	45.00	5.00	M24X1.5
SC 32 SPR 14	32.00	14.00	38.00	4.00	72.00	45.00	5.00	M24X1.5
SC 32 SPR 15	32.00	15.00	38.00	4.00	72.00	59.50	19.50	M24X1.5
SC 32 SPR 16	32.00	16.00	38.00	4.00	72.00	61.50	17.50	M24X1.5
SC 32 SPR 18	32.00	18.00	38.00	4.00	72.00	61.50	17.50	M24X1.5
SC 32 SPR 19	32.00	19.00	38.00	4.00	72.00	61.50	17.50	M24X1.5
SC 32 SPR 20	32.00	20.00	38.00	4.00	72.00	61.50	15.50	M24X1.5
SC 32 SPR 24	32.00	24.00	38.00	4.00	72.00	55.50	10.50	M24X1.5
SC 32 SPR 25	32.00	25.00	38.00	4.00	72.00	61.50	10.50	M24X1.5

(1) Диапазон предустановки
