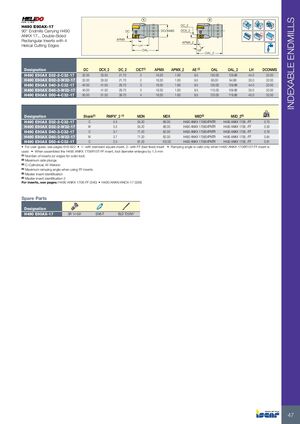

Фрезерные инструменты Iscar 2026 - страница 49

Предыдущая страница Следующая страница

Навигация

КОНЦЕВЫЕ ФРЕЗЫ СО СМЕННЫМИ ПЛАСТИНАМИ

H490 E90AX-17

Концевые фрезы 90° с двусторонними прямоугольными пластинами ANKX 17 с 4 винтовыми режущими кромками

Обозначение DC DCX_2 DC_2 CICT(1) APMX APMX_2 AE (2) OAL OAL_2 LH DCONMS
H490 E90AX D32-2-C32-17 32.00 33.50 21.70 2 16.30 1.60 9.5 130.00 129.86 44.0 32.00
H490 E90AX D32-2-W32-17 32.00 33.50 21.70 2 16.30 1.60 9.5 95.00 94.86 30.0 32.00
H490 E90AX D40-3-C32-17 40.00 41.50 29.70 3 16.30 1.60 9.5 130.00 129.86 44.0 32.00
H490 E90AX D40-3-W32-17 40.00 41.50 29.70 3 16.30 1.60 9.5 110.00 109.86 35.0 32.00
H490 E90AX D50-4-C32-17 50.00 51.50 39.70 4 16.30 1.60 9.5 120.00 119.86 40.0 32.00
Обозначение Хвостовик(3) RMPX°_2 (4) MDN MDX MIID(5) MIID_2(6) кг
H490 E90AX D32-2-C32-17 C 5.5 55.20 66.00 H490 ANKX 170604PNTR H490 ANKX 1706..-FF 0.70
H490 E90AX D32-2-W32-17 W 5.5 55.20 66.00 H490 ANKX 170604PNTR H490 ANKX 1706..-FF 0.50
H490 E90AX D40-3-C32-17 C 3.7 71.20 82.00 H490 ANKX 170604PNTR H490 ANKX 1706..-FF 0.76
H490 E90AX D40-3-W32-17 W 3.7 71.20 82.00 H490 ANKX 170604PNTR H490 ANKX 1706..-FF 0.64
H490 E90AX D50-4-C32-17 C 2.5 91.20 102.00 H490 ANKX 170604PNTR H490 ANKX 1706..-FF 0.81
  • Инструкция см. на стр. 616-622
  • 1 - со стандартной квадратной пластиной, 2 - с пластиной FF (быстрая подача)
  • Угол наклона действителен только при использовании пластины H490 ANKX 1706R15T-FF
  • При установке пластины H490 ANKX 1706R15T-FF диаметр инструмента увеличивается на 1.5 мм
  1. Количество пластин (или кромок для монолитного инструмента)
  2. Максимальное боковое погружение
  3. C-Цилиндрический, W-Weldon
  4. Максимальный угол наклона при использовании пластин FF
  5. Идентификация опорной пластины
  6. Идентификация опорной пластины 2

Пластины см. на стр.: H490 ANKX 1706-FF (540) • H490 ANKX/ANCX-17 (539)

Запасные части

Обозначение
H490 E90AX-17 SR 14-591 SW6-T BLD T20/M7
