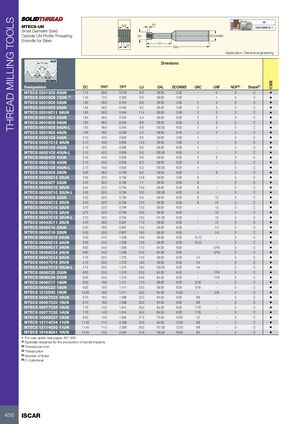

ИНСТРУМЕНТЫ ДЛЯ ФРЕЗЕРНОЙ ОБРАБОТКИ РЕЗЬБЫ

MTECS-UN

Твердосплавные концевые фрезы малого диаметра для нарезания резьбы профиля UN по стали. Применение: общее машиностроение.

Обозначение DC Витков/дюйм Шаг резьбы LU OAL DCONMS UNC UNF Кол-во зубьев Хвостовик
MTECS 03012C8 80UN 1.15 80.0 0.318 8.0 39.00 3.00 — 0 3 C
MTECS 03015C6 72UN 1.45 72.0 0.353 6.0 39.00 3.00 — 1 3 C
MTECS 03016C6 56UN 1.65 56.0 0.454 6.6 39.00 3.00 2 3 3 C
MTECS 03016C9 56UN 1.65 56.0 0.454 9.2 39.00 3.00 2 3 3 C
MTECS 03016C11 56UN 1.65 56.0 0.454 11.4 39.00 3.00 2 3 3 C
MTECS 06016C4 56UN 1.65 56.0 0.454 4.4 58.00 6.00 2 3 3 C
MTECS 06016C6 56UN 1.65 56.0 0.454 6.6 58.00 6.00 2 3 3 C
MTECS 06016C6 56UN-L 1.65 56.0 0.454 6.6 100.00 6.00 2 3 3 C
MTECS 06019C5 48UN 1.90 48.0 0.529 5.2 58.00 6.00 3 4 3 C
MTECS 03021C8 40UN 2.10 40.0 0.635 8.0 39.00 3.00 4 — 3 C
MTECS 03021C12 40UN 2.10 40.0 0.635 12.0 39.00 3.00 4 — 3 C
MTECS 06021C8 40UN 2.10 40.0 0.635 8.0 58.00 6.00 4 — 3 C
MTECS 06021C8 40UN-L 2.10 40.0 0.635 8.0 100.00 6.00 4 — 3 C
MTECS 06024C9 40UN 2.45 40.0 0.635 9.6 58.00 6.00 5 6 3 C
MTECS 06021C6 40UN 2.10 40.0 0.635 6.3 58.00 6.00 4 — 3 C
MTECS 06021C6 40UN-L 2.10 40.0 0.635 6.3 100.00 6.00 4 — 3 C
MTECS 06033C9 36UN 3.30 36.0 0.706 9.0 58.00 6.00 — 8 3 C
MTECS 03025C14 32UN 2.55 32.0 0.794 14.8 39.00 3.00 6 — 3 C
MTECS 06025C7 32UN 2.55 32.0 0.794 7.1 58.00 6.00 6 — 3 C
MTECS 06025C10 32UN 2.55 32.0 0.794 10.5 58.00 6.00 6 — 3 C
MTECS 06025C10 32UN-L 2.55 32.0 0.794 10.5 100.00 6.00 6 — 3 C
MTECS 06032C9 32UN 3.20 32.0 0.794 9.5 58.00 6.00 8 10 3 C
MTECS 06032C12 32UN 3.20 32.0 0.794 12.5 58.00 6.00 8 10 3 C
MTECS 06037C10 32UN 3.70 32.0 0.794 10.5 58.00 6.00 — 10 3 C
MTECS 06037C15 32UN 3.70 32.0 0.794 15.0 58.00 6.00 — 10 3 C
MTECS 06037C15 32UN-L 3.70 32.0 0.794 15.0 101.00 6.00 — 10 3 C
MTECS 06042C11 28UN 4.20 28.0 0.907 11.0 58.00 6.00 — 12 3 C
MTECS 0605C14 28UN 5.00 28.0 0.907 14.5 58.00 6.00 — 1/4 3 C
MTECS 0605C19 28UN 5.00 28.0 0.907 19.0 58.00 6.00 — 1/4 3 C
MTECS 06035C10 24UN 3.50 24.0 1.058 10.6 58.00 6.00 10,12 — 3 C
MTECS 06035C15 24UN 3.50 24.0 1.058 15.5 58.00 6.00 10,12 — 3 C
MTECS 08066C17 24UN 6.60 24.0 1.058 17.0 64.00 8.00 — 5/16 3 C
MTECS 08066C24 24UN 6.60 24.0 1.058 24.0 64.00 8.00 — 5/16 3 C
MTECS 06047C14 20UN 4.75 20.0 1.270 14.0 58.00 6.00 1/4 — 3 C
MTECS 06047C19 20UN 4.75 20.0 1.270 19.0 58.00 6.00 1/4 — 3 C
MTECS 06047C19 20UN-L 4.75 20.0 1.270 19.0 100.00 6.00 1/4 — 3 C
MTECS 0808C25 20UN 8.00 20.0 1.270 25.0 64.00 8.00 — 7/16 3 C
MTECS 0808C34 20UN 8.00 20.0 1.270 34.6 64.00 8.00 — 7/16 3 C
MTECS 0606C17 18UN 6.00 18.0 1.411 17.0 58.00 6.00 5/16 — 3 C
MTECS 0606C23 18UN 6.00 18.0 1.411 23.0 58.00 6.00 5/16 — 3 C
MTECS 1212D35 18UN 12.00 18.0 1.411 35.0 84.00 12.00 — 5/8 4 C
MTECS 08067C22 16UN 6.70 16.0 1.588 22.0 64.00 8.00 3/8 — 3 C
MTECS 08067C30 16UN 6.70 16.0 1.588 30.2 64.00 8.00 3/8 — 3 C
MTECS 08077C25 14UN 7.70 14.0 1.814 25.0 64.00 8.00 7/16 — 3 C
MTECS 08077C35 14UN 7.70 14.0 1.814 35.2 64.00 8.00 7/16 — 3 C
MTECS 10092C27 13UN 9.20 13.0 1.954 27.5 73.00 10.00 1/2 — 3 C
MTECS 12114C34 11UN 11.40 11.0 2.309 34.5 84.00 12.00 5/8 — 3 C
MTECS 12114C50 11UN 11.40 11.0 2.309 50.0 101.00 12.00 5/8 — 3 C
MTECS 16144D41 10UN 14.40 10.0 2.540 41.5 105.00 16.00 3/4 — 4 C

Новое изделие

Специально разработано для производства стоматологических имплантатов

Рекомендуемые режимы резания твердосплавных резьбовых фрез малого диаметра для внутренних резьб в твердых материалах

Материал ISO Твёрдость (HRC) Скорость резания (м/мин) Подача мм/зуб в зависимости от диаметра фрезы (мм)
1.5 2 3 4 5 6 7 8 9
Закалённые стали 45–50 60–70 0.04 0.04 0.05 0.05 0.06 0.06 0.07 0.07 0.08
51–55 50–60 0.03 0.03 0.04 0.04 0.05 0.05 0.06 0.06 0.07
56–62 40–50 0.02 0.02 0.03 0.03 0.04 0.04 0.05 0.05 0.06
