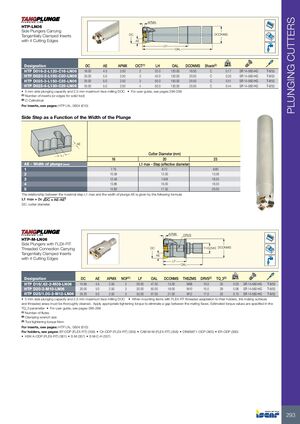

Резцы для углубления

HTP-LN06 – Фрезы боковые для углубления с тангенциально закрепленными пластинами с 4 режущими кромками

Обозначение DC AE APMX CICT(1) LH OAL DCONMS Хвостовик(2) кг
HTP D016-2-L120-C16-LN06 16.00 4.5 2.50 2 32.0 120.00 16.00 C 0.17
HTP D020-3-L150-C20-LN06 20.00 5.0 2.50 3 40.0 150.00 20.00 C 0.33
HTP D025-3-L150-C25-LN06 25.00 5.0 2.50 3 50.0 150.00 25.00 C 0.51
HTP D025-4-L130-C25-LN06 25.00 5.0 2.50 4 50.0 130.00 25.00 C 0.44
  • Глубина погружения в стороне 5 мм и максимальная глубина резания при торцевом фрезеровании 2.5 мм
  • (1) Количество пластин (или кромок для монолитного инструмента)
  • (2) C – цилиндрический

Пластины см. на стр.: HTP LN.. 0604 (610)

Боковой шаг в зависимости от ширины погружения

Ширина погружения (мм) Диаметр резца 16 мм – Макс. шаг (эффективный диаметр) Диаметр резца 20 мм – Макс. шаг Диаметр резца 25 мм – Макс. шаг
1 7.75 8.72 9.80
2 10.58 12.00 13.56
3 12.49 14.28 16.25
4 13.86 16.00 18.33
5 14.83 17.32 20.00

Связь между максимальным шагом L₁ макс и шириной погружения AE определяется по формуле:

L₁ макс = 2 × √(DC × AE) − AE²

DC: диаметр резца

HTP-M-LN06 – Фрезы боковые с адаптацией FLEX-FIT и резьбовым креплением, несущие тангенциально закрепленные пластины с 4 режущими кромками

Обозначение DC AE APMX NOF(1) LF OAL DCONMS THSZMS DRVS(2) TQ_3(3) кг
HTP D16/.62-2-M08-LN06 15.95 4.5 2.50 2 30.00 47.50 13.00 M08 10.0 20 0.03
HTP D20-3-M10-LN06 20.00 5.0 2.50 3 30.00 50.00 18.00 M10 15.0 29 0.06
HTP D25/1.00-3-M12-LN06 25.20 5.0 2.50 3 35.00 57.00 21.00 M12 17.0 33 0.10
  • Глубина погружения в стороне 5 мм и максимальная глубина резания при торцевом фрезеровании 2.5 мм
  • При монтаже инструментов с резьбовой адаптацией FLEX-FIT на держатели сопрягаемые поверхности и резьбовые области должны быть тщательно очищены. Применяйте надлежащий момент затяжки для исключения зазора между сопрягаемыми поверхностями. Ориентировочные значения момента затяжки указаны в параметре TQ_3
  • (1) Количество зубьев
  • (2) Размер зажимного ключа
  • (3) Момент затяжки инструмента (Н·м)

Пластины см. на стр.: HTP LN.. 0604 (610)

Держатели см. на стр.: BT-ODP (FLEX-FIT) (359) • C#-ODP (FLEX-FIT) (359) • CAB M-M (FLEX-FIT) (358) • DIN69871-ODP (360) • ER-ODP (360) • HSK A-ODP (FLEX-FIT) (361) • S M (357) • S M-C-H (357)
