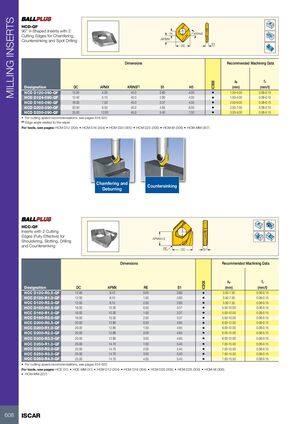

Фрезерные инструменты Iscar 2026 - страница 610

Предыдущая страница Следующая страница

Навигация

Фрезерные пластины

HCD-QF

V-образные пластины под углом 90° с двумя режущими кромками для снятия фасок, зенкерования и центрирующего сверления

Обозначение DC APMX KRINS S1 H5 IC908 ap (мм) fz (мм/зуб)
HCD D120-090-QF12.005.0045.02.604.00•1.50–4.000.08–0.15
HCD D124-090-QF12.405.1045.02.604.00•1.50–4.000.08–0.15
HCD D160-090-QF16.007.5045.03.374.50•2.00–6.000.08–0.15
HCD D205-090-QF20.509.5045.04.656.00•2.50–7.000.08–0.15
HCD D250-090-QF25.0012.0045.05.407.00•3.00–9.000.08–0.15

Для рекомендаций по скорости резания см. страницы 616–620.

Для инструментов см. страницы: HCM D12 (304) • HCM D16 (304) • HCM D20 (305) • HCM D25 (305) • HCM-M (306) • HCM-MM (307)

HCC-QF

Пластины с двумя режущими кромками (полностью эффективные) для обработки уступов, прорезания пазов, сверления и зенкерования

Обозначение DC APMX RE S1 IC908 ap (мм) fz (мм/зуб)
HCC D120-R0.5-QF12.008.100.502.60•3.50–7.500.08–0.15
HCC D120-R1.0-QF12.008.101.002.60•3.50–7.500.08–0.15
HCC D120-R2.0-QF12.008.102.002.60•3.50–7.500.08–0.15
HCC D160-R0.5-QF16.0010.300.503.37•5.00–10.000.08–0.15
HCC D160-R1.0-QF16.0010.301.003.37•5.00–10.000.08–0.15
HCC D160-R2.0-QF16.0010.302.003.37•5.00–10.000.08–0.15
HCC D200-R0.5-QF20.0012.800.504.65•6.00–12.000.08–0.15
HCC D200-R1.0-QF20.0012.801.004.65•6.00–12.000.08–0.15
HCC D200-R2.0-QF20.0012.802.004.65•6.00–12.000.08–0.15
HCC D200-R3.0-QF20.0012.803.004.65•6.00–12.000.08–0.15
HCC D250-R1.0-QF25.0014.701.005.40•7.50–15.500.08–0.15
HCC D250-R2.0-QF25.0014.702.005.40•7.50–15.500.08–0.15
HCC D250-R3.0-QF25.0014.703.005.40•7.50–15.500.08–0.15
HCC D250-R4.0-QF25.0014.704.005.40•7.50–15.500.08–0.15

Для рекомендаций по скорости резания см. страницы 616–620.

Для инструментов см. страницы: HCE (31) • HCE-MM (31) • HCM D12 (304) • HCM D16 (304) • HCM D20 (305) • HCM D25 (305) • HCM-M (306) • HCM-MM (307)
