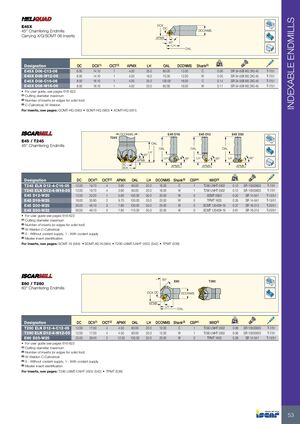

Фрезерные инструменты Iscar 2026 - страница 55

Предыдущая страница Следующая страница

Навигация

КОНЦЕВЫЕ ФРЕЗЫ СО СМЕННЫМИ ПЛАСТИНАМИ

E45X

Концевые фрезы 45° для снятия фасок с пластинами X/Q/SOMT 06

Обозначение DC DCX(1) CICT(2) APMX LH OAL DCONMS Хвостовик(3) кг
E45X D06-C12-06 6.00 14.10 1 4.00 25.0 80.00 12.00 C 0.06
E45X D06-W12-06 6.00 14.10 1 4.00 19.0 70.00 12.00 W 0.05
E45X D08-C16-06 8.00 16.10 1 4.00 25.0 100.00 16.00 C 0.14
E45X D08-W16-06 8.00 16.10 1 4.00 23.0 80.00 16.00 W 0.11
  • Инструкция см. на стр. 616-622
  1. Максимальный диаметр резания
  2. Количество пластин (или кромок для монолитного инструмента)
  3. C-Цилиндрический, W-Weldon

Пластины см. на стр.: QOMT-HQ (560) • SOMT-HQ (560) • XOMT-HQ (561)

E45 / T245

Концевые фрезы 45° для снятия фасок

Обозначение DC DCX(1) CICT(2) APMX OAL LH DCONMS Хвостовик(3) CSP(4) MIID(5) кг
T245 ELN D12-4-C16-05 12.00 19.70 4 3.60 90.00 20.0 16.00 C 1 T290 LNHT 0502 0.12
T245 ELN D12-4-W16-05 12.00 19.70 4 3.60 90.00 20.0 16.00 W 1 T290 LNHT 0502 0.12
E45 D12-W20 12.00 23.20 1 5.60 100.00 30.0 20.00 W 0 SDMT 0903 0.20
E45 D16-W25 16.00 35.90 2 9.70 100.00 33.0 25.00 W 0 TPMT 1603 0.35
E45 D30-W25 30.00 46.10 3 7.80 100.00 35.0 25.00 W 0 SCMT 120408-19 0.37
E45 D30-W32 30.00 46.10 3 7.80 110.00 35.0 32.00 W 0 SCMT 120408-19 0.61
  • Инструкция см. на стр. 616-622
  1. Максимальный диаметр резания
  2. Количество пластин (или кромок для монолитного инструмента)
  3. W-Weldon C-Цилиндрический
  4. 0 — без подачи СОЖ, 1 — с подачей СОЖ
  5. Идентификация опорной пластины

Пластины см. на стр.: SCMT-19 (584) • SDMT-AD-N (584) • T290 LNMT/LNHT 0502 (542) • TPMT (536)

E60 / T260

Концевые фрезы 60° для снятия фасок

Обозначение DC DCX(1) CICT(2) APMX OAL LH DCONMS Хвостовик(3) CSP(4) MIID(5) кг
T260 ELN D12-4-C12-05 12.00 17.50 4 4.50 80.00 20.0 12.00 C 1 T290 LNHT 0502 0.06
T260 ELN D12-4-W12-05 12.00 17.50 4 4.50 80.00 20.0 12.00 W 1 T290 LNHT 0502 0.06
E60 D25-W25 25.00 39.40 2 12.30 100.00 33.0 25.00 W 0 TPMT 1603 0.39
  • Инструкция см. на стр. 616-622
  1. Максимальный диаметр резания
  2. Количество пластин (или кромок для монолитного инструмента)
  3. W-Weldon C-Цилиндрический
  4. 0 — без подачи СОЖ, 1 — с подачей СОЖ
  5. Идентификация опорной пластины

Пластины см. на стр.: T290 LNMT/LNHT 0502 (542) • TPMT (536)
