Фрезерные вставки

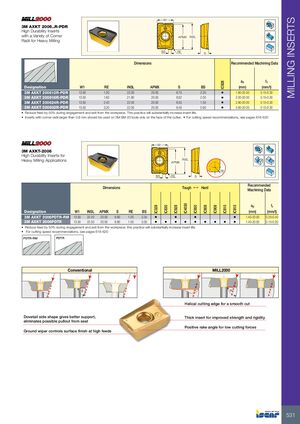

3M AXKT 2006..R-PDR

Высокопрочные вставки с различными радиусами углов для тяжёлого фрезерования

Обозначение W1 RE INSL APMX S BS Совместимость Рекомендуемые данные обработки
3M AXKT 200612R-PDR 13.50 1.20 22.00 20.00 6.75 2.20 • ap: 1.60–20.00 мм, fz: 0.15–0.30 мм/зуб
3M AXKT 200616R-PDR 13.50 1.60 21.80 20.00 6.62 2.00 • ap: 2.00–20.00 мм, fz: 0.15–0.30 мм/зуб
3M AXKT 200624R-PDR 13.50 2.40 22.00 20.00 6.55 1.55 • ap: 2.80–20.00 мм, fz: 0.15–0.30 мм/зуб
3M AXKT 200632R-PDR 13.50 3.20 22.00 20.00 6.46 0.90 • ap: 3.60–20.00 мм, fz: 0.15–0.30 мм/зуб
  • Снизьте подачу на 50% при внедрении и выходе из заготовки. Эта практика значительно увеличит стойкость вставки.
  • Вставки с радиусами углов более 0.8 мм следует использовать только на инструментах 3M SM-20 на лице резца.
  • Рекомендации по скорости резания см. на стр. 616–620

3M AXKT-2006

Высокопрочные вставки для применения при тяжёлом фрезеровании

Обозначение W1 INSL APMX S RE BS Совместимость с материалами Рекомендуемые данные обработки
3M AXKT 2006PDTR-RM 13.50 22.40 20.00 6.80 1.00 3.34 • • • • ap: 1.40–20.00 мм, fz: 0.20–0.40 мм/зуб
3M AXKT 2006PDTR 13.50 22.50 20.00 6.80 1.00 3.05 • • • • • • • • • ap: 1.40–20.00 мм, fz: 0.15–0.30 мм/зуб
  • Снизьте подачу на 50% при внедрении и выходе из заготовки; эта практика значительно увеличит стойкость вставки
  • Рекомендации по скорости резания см. на стр. 616–620

Конструктивные особенности

Форма "ласточкиного хвоста" обеспечивает лучшую поддержку и исключает возможное выпадение из посадочного места

Спиральная режущая кромка обеспечивает чистый рез

Толстая вставка обеспечивает улучшенную прочность и жесткость

Положительный передний угол снижает силы резания

Шлифованный полировщик обеспечивает контроль качества поверхности при высоких подачах
