ER-SPR-AA

Ультраточные пружинные цанги ER с суперчистой поверхностью и специальной антикоррозионной защитой

DIN 6499 'AA'

Обозначение	SS	DCONNWS⁽²⁾	DCONXWS⁽³⁾	DCONMS	LF	OAL	LSCNWS	Рис.	Кг
ER11 SPR 0.5-1.0 AA	ER11	0.50	1.00	11.00	6.30	18.00	8.50	2	0.01
ER11 SPR 1.0-1.5 AA	ER11	1.00	1.50	11.00	6.30	18.00	8.50	2	0.01
ER11 SPR 1.5-2.0 AA	ER11	1.50	2.00	11.00	6.30	18.00	9.50	2	0.01
ER11 SPR 2.0-2.5 AA	ER11	2.00	2.50	11.00	6.30	18.00	9.50	2	0.01
ER11 SPR 2.5-3.0 AA	ER11	2.50	3.00	11.00	6.30	18.00	18.00	1	0.01
ER11 SPR 3.0-3.5 AA	ER11	3.00	3.50	11.00	6.30	18.00	18.00	1	0.01
ER11 SPR 3.5-4.0 AA	ER11	3.50	4.00	11.00	6.30	18.00	18.00	1	0.01
ER11 SPR 4.0-4.5 AA	ER11	4.00	4.50	11.00	6.30	18.00	18.00	1	0.01
ER11 SPR 4.5-5.0 AA	ER11	4.50	5.00	11.00	6.30	18.00	18.00	1	0.01
ER11 SPR 5.0-5.5 AA	ER11	5.00	5.50	11.00	6.30	18.00	18.00	1	0.01
ER11 SPR 5.5-6.0 AA	ER11	5.50	6.00	11.00	6.30	18.00	18.00	1	0.01
ER11 SPR 6.0-6.5 AA	ER11	6.00	6.50	11.00	6.30	18.00	18.00	1	0.01
ER11 SPR 6.5-7.0 AA	ER11	6.50	7.00	11.00	6.30	18.00	18.00	1	0.01
ER16 SPR 0.5-1 AA	ER16	0.50	1.00	16.00	10.26	27.50	10.50	2	0.02
ER16 SPR 1.5-2 AA	ER16	1.50	2.00	16.00	10.26	27.50	14.20	2	0.02
ER16 SPR 2-3 AA	ER16	2.00	3.00	16.00	10.26	27.50	15.50	2	0.02
ER16 SPR 3.2-4 AA⁽¹⁾	ER16	3.20	4.00	16.00	10.26	27.50	18.50	2	0.03
ER16 SPR 4-5 AA	ER16	4.00	5.00	16.00	10.26	27.50	27.50	1	0.02
ER16 SPR 5-6 AA	ER16	5.00	6.00	16.00	10.26	27.50	27.50	1	0.02
ER16 SPR 6-7 AA	ER16	6.00	7.00	16.00	10.26	27.50	27.50	1	0.02
ER16 SPR 7-8 AA	ER16	7.00	8.00	16.00	10.26	27.50	27.50	1	0.02
ER16 SPR 8-9 AA	ER16	8.00	9.00	16.00	10.26	27.50	27.50	1	0.02
ER16 SPR 9-10 AA	ER16	9.00	10.00	16.00	10.26	27.50	27.50	1	0.01
ER20 SPR 1.5-2 AA	ER20	1.50	2.00	20.00	11.16	31.50	11.70	2	0.04
ER20 SPR 2-3 AA	ER20	2.00	3.00	20.00	11.16	31.50	17.70	2	0.04
ER20 SPR 3-4 AA	ER20	3.00	4.00	20.00	11.16	31.50	19.30	2	0.04
ER20 SPR 4-5 AA	ER20	4.00	5.00	20.00	11.16	31.50	19.30	2	0.04
ER20 SPR 5-6 AA	ER20	5.00	6.00	20.00	11.16	31.50	31.50	1	0.04
ER20 SPR 6-7 AA	ER20	6.00	7.00	20.00	11.16	31.50	31.50	1	0.04
ER20 SPR 7-8 AA	ER20	7.00	8.00	20.00	11.16	31.50	31.50	1	0.04
ER20 SPR 8-9 AA	ER20	8.00	9.00	20.00	11.16	31.50	31.50	1	0.04
ER20 SPR 9-10 AA	ER20	9.00	10.00	20.00	11.16	31.50	31.50	1	0.03
ER20 SPR 10-11 AA	ER20	10.00	11.00	20.00	11.16	31.50	31.50	1	0.03
ER20 SPR 11-12 AA	ER20	11.00	12.00	20.00	11.16	31.50	31.50	1	0.03
ER20 SPR 12-13 AA	ER20	12.00	13.00	20.00	11.16	31.50	31.50	1	0.02
ER25 SPR 1.5-2 AA	ER25	1.50	2.00	25.00	11.66	34.00	15.00	2	0.08
ER25 SPR 2-3 AA	ER25	2.00	3.00	25.00	11.66	34.00	18.70	2	0.08
ER25 SPR 3-4 AA	ER25	3.00	4.00	25.00	11.66	34.00	20.00	2	0.08
ER25 SPR 4-5 AA	ER25	4.00	5.00	25.00	11.66	34.00	20.00	2	0.07
ER25 SPR 5-6 AA	ER25	5.00	6.00	25.00	11.66	34.00	20.00	2	0.07
ER25 SPR 6-7 AA	ER25	6.00	7.00	25.00	11.66	34.00	34.00	1	0.07
ER25 SPR 7-8 AA	ER25	7.00	8.00	25.00	11.66	34.00	34.00	1	0.07
ER25 SPR 8-9 AA	ER25	8.00	9.00	25.00	11.66	34.00	34.00	1	0.07
ER25 SPR 9-10 AA	ER25	9.00	10.00	25.00	11.66	34.00	34.00	1	0.07
ER25 SPR 10-11 AA	ER25	10.00	11.00	25.00	11.66	34.00	34.00	1	0.07
ER25 SPR 11-12 AA	ER25	11.00	12.00	25.00	11.66	34.00	34.00	1	0.06
ER25 SPR 12-13 AA	ER25	12.00	13.00	25.00	11.66	34.00	34.00	1	0.06
ER25 SPR 13-14 AA	ER25	13.00	14.00	25.00	11.66	34.00	34.00	1	0.06
ER25 SPR 14-15 AA	ER25	14.00	15.00	25.00	11.66	34.00	34.00	1	0.05
ER25 SPR 15-16 AA	ER25	15.00	16.00	25.00	11.66	34.00	34.00	1	0.05
ER32 SPR 2-3 AA	ER32	2.00	3.00	32.00	12.66	40.00	18.80	2	0.14
ER32 SPR 3-4 AA	ER32	3.00	4.00	32.00	12.66	40.00	20.00	2	0.14
ER32 SPR 4-5 AA	ER32	4.00	5.00	32.00	12.66	40.00	25.80	2	0.14
ER32 SPR 5-6 AA	ER32	5.00	6.00	32.00	12.66	40.00	25.80	2	0.14
ER32 SPR 6-7 AA	ER32	6.00	7.00	32.00	12.66	40.00	40.00	1	0.14
ER32 SPR 7-8 AA	ER32	7.00	8.00	32.00	12.66	40.00	40.00	1	0.15
ER32 SPR 8-9 AA	ER32	8.00	9.00	32.00	12.66	40.00	40.00	1	0.15
ER32 SPR 9-10 AA	ER32	9.00	10.00	32.00	12.66	40.00	40.00	1	0.15
ER32 SPR 10-11 AA	ER32	10.00	11.00	32.00	12.66	40.00	40.00	1	0.14
ER32 SPR 11-12 AA	ER32	11.00	12.00	32.00	12.66	40.00	40.00	1	0.14
ER32 SPR 12-13 AA	ER32	12.00	13.00	32.00	12.66	40.00	40.00	1	0.14
ER32 SPR 13-14 AA	ER32	13.00	14.00	32.00	12.66	40.00	40.00	1	0.13

⁽¹⁾ Для диаметра хвостовика 3-3.1 используйте ER16 SPR 2-3

⁽²⁾ Минимальный диаметр

⁽³⁾ Максимальный диаметр

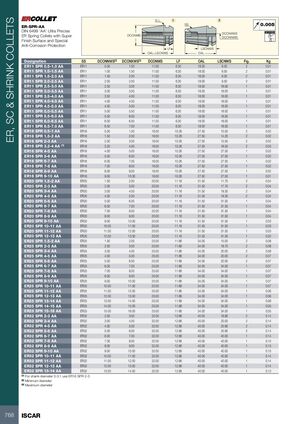

Фрезерные инструменты Iscar 2026 - страница 770
