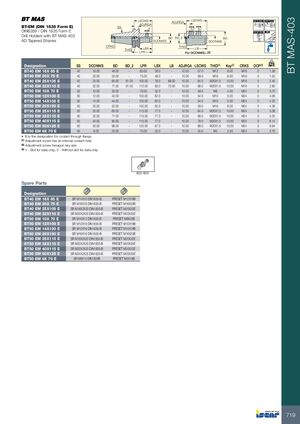

BT-EM (DIN 1835 Form E)

DIN6359 / DIN 1835 Form E — Цанговые патроны для сверл с коническими хвостовиками BT MAS-403 с промежуточным переходником

Обозначение	SS	DCONWS	BD	BD_2	LPR	LBX	LB	ADJRGA	LSCWS	THID	Ключ	CRKS	кг
BT40 EM 16X 65 E	40	16.00	48.00	—	65.00	38.0	—	10.00	57.0	M12	6.00	M16	1.38
BT40 EM 20X 75 E	40	20.00	52.00	—	75.00	48.0	—	10.00	59.0	M16	8.00	M16	1.55
BT40 EM 25X105 E	40	25.00	65.00	61.00	105.00	78.0	68.00	10.00	64.0	M20X1.5	10.00	M16	2.45
BT40 EM 32X110 E	40	32.00	71.00	61.00	110.00	83.0	73.00	10.00	68.0	M20X1.5	10.00	M16	2.80
BT50 EM 10X 70 E	50	10.00	35.00	—	70.00	32.0	—	10.00	49.0	M8	4.00	M24	3.70
BT50 EM 12X100 E	50	12.00	42.00	—	100.00	62.0	—	10.00	54.0	M10	5.00	M24	4.06
BT50 EM 14X100 E	50	14.00	44.00	—	100.00	62.0	—	10.00	54.0	M10	5.00	M24	4.20
BT50 EM 20X100 E	50	20.00	52.00	—	100.00	62.0	—	10.00	59.0	M16	8.00	M24	4.36
BT50 EM 25X115 E	50	25.00	65.00	—	115.00	77.0	—	10.00	64.0	M20X1.5	10.00	M24	5.08
BT50 EM 32X115 E	50	32.00	71.00	—	115.00	77.0	—	10.00	68.0	M20X1.5	10.00	M24	5.25
BT50 EM 40X115 E	50	40.00	90.00	—	115.00	77.0	—	10.00	78.0	M20X1.5	10.00	M24	6.14
BT50 EM 50X125 E	50	50.00	98.00	—	125.00	67.0	—	10.00	88.0	M20X1.5	10.00	M24	6.94
BT50 EM 6X 70 E	50	6.00	25.00	—	70.00	32.0	—	10.00	45.0	M5	2.50	M24	3.70

Обозначение B — обозначение для подачи охлаждающей жидкости через фланец.

THID: Винт регулировки имеет внутреннее отверстие для подачи охлаждающей жидкости.

Ключ: Размер шестигранного ключа для винта регулировки.

DCP: 1 — слот для чипа данных, 0 — без слота для чипа данных
