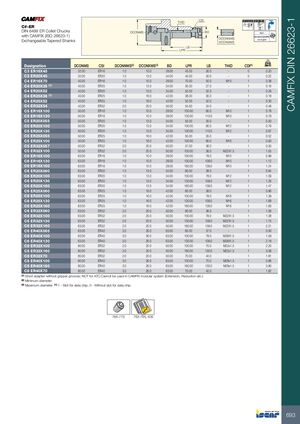

Кулачковые патроны DIN 6499 ER с CAMFIX (ISO 26623-1) со сменяемыми коническими хвостовиками

Обозначение DCONMS CSI DCONNWS(2) DCONXWS(3) BD LPR LB THID CDI(4) кг
C3 ER16X45 32.00 ER16 1.0 10.0 28.00 45.00 30.0 — 0 0.20
C3 ER20X45 32.00 ER20 1.0 13.0 34.00 45.00 30.0 — 0 0.22
C4 ER16X70 40.00 ER16 1.0 10.0 28.00 70.00 50.0 M10 1 0.38
C4 ER20X35 (1) 40.00 ER20 1.0 13.0 34.00 35.00 27.0 — 1 0.16
C4 ER20X52 40.00 ER20 1.0 13.0 34.00 52.00 32.0 — 1 0.29
C4 ER25X38 (1) 40.00 ER25 1.0 16.0 42.00 38.00 30.0 — 1 0.18
C4 ER25X52 40.00 ER25 1.0 16.0 42.00 52.00 32.0 — 1 0.30
C4 ER32X54 40.00 ER32 2.0 20.0 50.00 54.00 34.0 — 1 0.48
C5 ER16X100 50.00 ER16 1.0 10.0 28.00 100.00 80.0 M10 1 0.78
C5 ER16X130 50.00 ER16 1.0 10.0 28.00 130.00 110.0 M10 1 0.79
C5 ER20X055 50.00 ER20 1.0 13.0 34.00 55.00 35.0 — 1 0.50
C5 ER20X100 50.00 ER20 1.0 13.0 34.00 100.00 80.0 M12 1 0.79
C5 ER20X130 50.00 ER20 1.0 13.0 34.00 130.00 110.0 M12 1 0.97
C5 ER25X055 50.00 ER25 1.0 16.0 42.00 55.00 35.0 — 1 0.52
C5 ER25X100 50.00 ER25 1.0 16.0 42.00 100.00 80.0 M16 1 0.93
C5 ER32X057 50.00 ER32 2.0 20.0 50.00 57.00 36.0 — 1 0.50
C5 ER32X100 50.00 ER32 2.0 20.0 50.00 100.00 36.0 M22X1.5 1 1.05
C6 ER16X100 63.00 ER16 1.0 10.0 28.00 100.00 78.0 M10 1 0.99
C6 ER16X130 63.00 ER16 1.0 10.0 28.00 130.00 108.0 M10 1 1.12
C6 ER16X160 63.00 ER16 1.0 10.0 28.00 160.00 138.0 M10 1 1.24
C6 ER20X060 63.00 ER20 1.0 13.0 34.00 60.00 38.0 — 1 0.84
C6 ER20X100 63.00 ER20 1.0 13.0 34.00 100.00 78.0 M12 1 1.09
C6 ER20X130 63.00 ER20 1.0 13.0 34.00 130.00 108.0 M12 1 1.26
C6 ER20X160 63.00 ER20 1.0 13.0 34.00 160.00 138.0 M12 1 1.47
C6 ER25X060 63.00 ER25 1.0 16.0 42.00 60.00 38.0 — 1 0.86
C6 ER25X100 63.00 ER25 1.0 16.0 42.00 100.00 78.0 M16 1 1.39
C6 ER25X130 63.00 ER25 1.0 16.0 42.00 130.00 108.0 M16 1 1.68
C6 ER25X160 63.00 ER25 1.0 16.0 42.00 160.00 138.0 M16 1 1.83
C6 ER32X060 63.00 ER32 2.0 20.0 50.00 60.00 36.0 — 1 1.06
C6 ER32X100 63.00 ER32 2.0 20.0 50.00 100.00 78.0 M22X1.5 1 1.38
C6 ER32X130 63.00 ER32 2.0 20.0 50.00 130.00 108.0 M22X1.5 1 1.75
C6 ER32X160 63.00 ER32 2.0 20.0 50.00 160.00 138.0 M22X1.5 1 2.21
C6 ER40X065 63.00 ER40 3.0 26.0 63.00 65.00 37.0 — 1 0.93
C6 ER40X100 63.00 ER40 3.0 26.0 63.00 100.00 78.0 M28X1.5 1 1.59
C6 ER40X130 63.00 ER40 3.0 26.0 63.00 130.00 108.0 M28X1.5 1 2.18
C8 ER32X100 80.00 ER32 2.0 20.0 50.00 100.00 70.0 M22x1.5 1 2.20
C8 ER32X160 80.00 ER32 2.0 20.0 50.00 160.00 130.0 M22x1.5 1 3.08
C8 ER32X70 80.00 ER32 2.0 20.0 50.00 70.00 40.0 — 1 1.81
C8 ER40X100 80.00 ER40 3.0 26.0 63.00 100.00 70.0 M28x1.5 1 0.86
C8 ER40X160 80.00 ER40 3.0 26.0 63.00 160.00 130.0 M28x1.5 1 3.80
C8 ER40X70 80.00 ER40 3.0 26.0 63.00 70.00 40.0 — 1 1.82

(1) Короткий переходник без канавок захвата: НЕ для ATC. Не может быть использован в модульной системе CAMFIX (удлинители, редукторы и т.д.)
(2) Минимальный диаметр
(3) Максимальный диаметр
(4) 1 — слот для чипа данных, 0 — без слота для чипа данных
