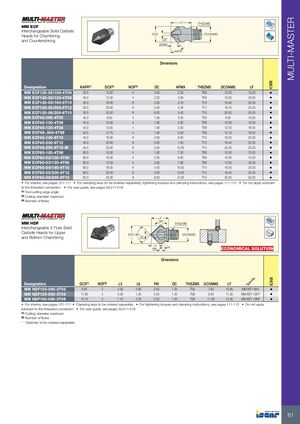

Фрезерные инструменты Iscar 2026 - страница 63

Предыдущая страница Следующая страница

Навигация

MULTI-MASTER

MM ECF

Сменные головки из твердого сплава для фаскирования и зенкования

Размеры

Обозначение KAPR(1) DCX(2) NOF(3) DC APMX THSZMS DCONMS LF IC908
MM ECF120-02/100-4T06 30.0 10.00 4 2.00 2.30 T06 10.00 13.00 •
MM ECF120-02/120-4T08 30.0 12.00 4 2.00 2.90 T08 12.00 16.50 •
MM ECF120-03/160-6T10 30.0 16.00 6 3.00 3.70 T10 16.00 20.50 •
MM ECF120-05/200-6T12 30.0 20.00 6 5.00 4.30 T12 18.45 25.50 •
MM ECF120-06/250-6T15 30.0 25.00 6 6.00 5.40 T15 25.00 25.00 •
MM ECF45-080-4T05 45.0 8.00 4 1.95 3.00 T05 8.00 10.00 •
MM ECF45-100-4T06 45.0 10.00 4 1.95 4.00 T06 10.00 13.00 •
MM ECF45-120-4T08 45.0 12.00 4 1.95 5.00 T08 12.00 16.50 •
MM ECF45-.500-4T08 45.0 12.70 4 1.95 5.00 T08 12.70 16.50 •
MM ECF45-160-6T10 45.0 16.00 6 3.00 6.50 T10 16.00 20.50 •
MM ECF45-200-6T12 45.0 20.00 6 5.00 7.50 T12 18.45 25.50 •
MM ECF45-250-6T15-M 45.0 25.00 6 5.00 10.00 T15 25.00 25.00 •
MM ECF60-100-4T06 60.0 10.00 4 1.60 7.30 T06 10.00 13.00 •
MM ECF60-02/100-4T06 60.0 10.00 4 2.00 6.90 T06 10.00 13.00 •
MM ECF60-03/120-4T08 60.0 12.00 4 3.00 7.80 T08 12.00 16.50 •
MM ECF60-04/160-6T10 60.0 16.00 6 4.00 10.00 T10 16.00 20.50 •
MM ECF60-05/200-6T12 60.0 20.00 6 5.00 13.00 T12 18.45 25.50 •
MM ECF60-08/250-6T15 60.0 25.00 6 8.00 14.00 T15 25.00 25.00 •
  • Для хвостовиков см. страницы 101-111
  • Зажимные шпонки (заказываются отдельно), моменты затяжки и инструкции по зажиму см. на страницах 111-112
  • Не применяйте смазку к резьбовому соединению.
  • Руководство пользователя см. на страницах 59, 211-218

(1) Угол режущей кромки инструмента
(2) Максимальный диаметр резания
(3) Количество зубьев

MM HDF

Сменные двухзубые головки из твердого сплава для верхнего и нижнего фаскирования

Размеры

Обозначение DCX(1) NOF(2) L5 L6 FW DC THSZMS DCONMS LF IC908
MM HDF100-090-2T05 9.80 2 4.30 0.90 2.50 1.20 T05 7.60 10.80 MM KEY 8X5*
MM HDF120-090-2T06 11.80 2 5.30 1.20 2.00 1.20 T06 9.30 11.20 MM KEY 10X7*
MM HDF160-090-2T08 15.70 2 7.10 2.20 2.00 1.50 T08 11.50 14.00 MM KEY 13X8*
  • Для хвостовиков см. страницы 101-111
  • Зажимные шпонки заказываются отдельно
  • Моменты затяжки и инструкции по зажиму см. на страницах 111-112
  • Не применяйте смазку к резьбовому соединению
  • Руководство пользователя см. на страницах 59, 211-218

(1) Максимальный диаметр резания
(2) Количество зубьев
* По желанию, заказывается отдельно
