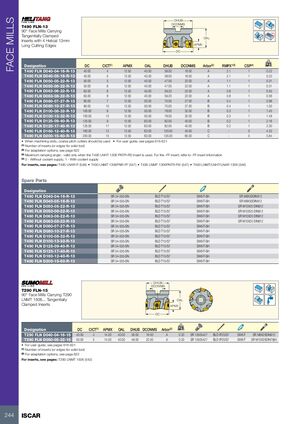

T490 FLN-13

Торцовые фрезы на базе T490 с касательно закрепленными пластинами с 4 винтовыми 13 мм режущими кромками

При обработке пазов следует использовать фрезы с крупным шагом

Руководство пользователя см. на страницах 616-621

Обозначение DC Кол-во пластин1 APMX OAL DHUB DCONMS Хвостовик2 RMPX°3 CSP4 кг
T490 FLN D040-04-16-R-13 40.00 4 12.50 40.00 38.00 16.00 A 2.1 1 0.22
T490 FLN D040-05-16-R-13 40.00 5 12.50 40.00 38.00 16.00 A 2.1 1 0.22
T490 FLN D050-05-22-R-13 50.00 5 12.50 40.00 47.00 22.00 A 1.1 1 0.31
T490 FLN D050-06-22-R-13 50.00 6 12.50 40.00 47.00 22.00 A 1.1 1 0.31
T490 FLN D063-06-22-R-13 63.00 6 12.50 40.00 59.20 22.00 A 0.8 1 0.55
T490 FLN D063-08-22-R-13 63.00 8 12.50 40.00 59.20 22.00 A 0.8 1 0.56
T490 FLN D080-07-27-R-13 80.00 7 12.50 50.00 70.00 27.00 B 0.4 1 0.98
T490 FLN D080-10-27-R-13 80.00 10 12.50 50.00 70.00 27.00 B 0.4 1 1.00
T490 FLN D100-08-32-R-13 100.00 8 12.50 50.00 78.00 32.00 B 0.3 1 1.45
T490 FLN D100-13-32-R-13 100.00 13 12.50 50.00 78.00 32.00 B 0.3 1 1.49
T490 FLN D125-09-40-R-13 125.00 9 12.50 63.00 82.00 40.00 B 0.2 1 2.16
T490 FLN D125-17-40-R-13 125.00 17 12.50 63.00 82.00 40.00 B 0.2 1 2.30
T490 FLN D160-12-40-R-13 160.00 12 12.50 63.00 120.00 40.00 C — 0 4.32
T490 FLN D200-15-60-R-13 200.00 15 12.50 63.00 135.00 60.00 C — 0 5.84

1 Количество пластин (или кромок для монолитного инструмента)

2 Варианты адаптации см. на странице 622

3 Максимальный угол наклона — действителен только при использовании пластины T490 LNHT 1306 PNTR-RD. Для пластины -FF см. информацию о пластине -FF

4 0 — без подвода СОЖ, 1 — с подводом СОЖ

Пластины см. на страницах: T490 LNAR-P (548) • T490 LNMT 1306PNR-FF (547) • T490 LNMT 1306PNTR-FW (547) • T490 LNMT/LNHT/LNAR 1306 (546)

Запасные части

Обозначение Деталь 1 Деталь 2 Деталь 3 Деталь 4
T490 FLN D040-04-16-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M8X30DIN912
T490 FLN D040-05-16-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M8X30DIN912
T490 FLN D050-05-22-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X25 DIN912
T490 FLN D050-06-22-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X25 DIN912
T490 FLN D063-06-22-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X25 DIN912
T490 FLN D063-08-22-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X25 DIN912
T490 FLN D080-07-27-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH —
T490 FLN D080-10-27-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH —
T490 FLN D100-08-32-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH —
T490 FLN D100-13-32-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH —
T490 FLN D125-09-40-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH —
T490 FLN D125-17-40-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH —
T490 FLN D160-12-40-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH —
T490 FLN D200-15-60-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH —

T290 FLN-15

Торцовые фрезы на базе T290 с касательно закрепленными пластинами LNMT 1506...

Руководство пользователя см. на страницах 616-621

Обозначение DC Кол-во пластин1 APMX OAL DHUB DCONMS Хвостовик2 кг Запасные части (1) Запасные части (2) Запасные части (3) Запасные части (4)
T290 FLN D040-04-16-15 40.00 4 14.00 40.00 36.00 16.00 A 0.20 SR 10505427 BLD IP20/S7 SW6-T SR M8X25DIN912
T290 FLN D050-05-22-15 50.00 5 14.00 40.00 48.00 22.00 A 0.33 SR 10505427 BLD IP20/S7 SW6-T SR M10X25DIN7984

1 Количество пластин (или кромок для монолитного инструмента)

2 Варианты адаптации см. на странице 622

Пластины см. на страницах: T290 LNMT 1506 (542)
