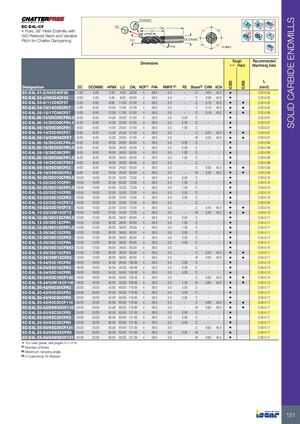

Фрезерные инструменты Iscar 2026 - страница 153

Предыдущая страница Следующая страница

Навигация

Твердосплавные концевые фрезы

EC-E4L-CF

Четырехзубые концевые фрезы с углом подъема спирали 38°, ослабленная шейка 3D и переменный шаг зубьев для гашения вибраций

Обозначение DC (мм) DCONMS (мм) APMX (мм) LU (мм) OAL (мм) Число зубьев FHA (°) RMPX (°) RE (мм) Хвостовик CHW (мм) KCH (°) Подача на зуб (мм/т)
EC-E4L 01-2/04C04CF50 1.00 4.00 2.00 4.00 50.00 4 38.0 5.0 — Цилиндрический 0.04 45.0 0.02–0.05
EC-E4L 02-4/06C04CF50 2.00 4.00 4.00 6.00 50.00 4 38.0 5.0 — Цилиндрический 0.08 45.0 0.02–0.05
EC-E4L 03-8/11C06CF57 3.00 6.00 8.00 11.00 57.00 4 38.0 5.0 — Цилиндрический 0.10 45.0 0.02–0.05
EC-E4L 04-10/14C06CF57 4.00 6.00 10.00 14.00 57.00 4 38.0 5.0 — Цилиндрический 0.15 45.0 0.02–0.05
EC-E4L 05-12/17C06CF57 5.00 6.00 12.00 17.00 57.00 4 38.0 5.0 — Цилиндрический 0.18 45.0 0.02–0.06
EC-E4L 06-14/20C06CFR0.2 6.00 6.00 14.00 20.00 57.00 4 38.0 5.0 0.20 Цилиндрический — — 0.03–0.07
EC-E4L 06-14/20C06CFR0.5 6.00 6.00 14.00 20.00 57.00 4 38.0 5.0 0.50 Цилиндрический — — 0.03–0.07
EC-E4L 06-14/20C06CFR1 6.00 6.00 14.00 20.00 57.00 4 38.0 5.0 1.00 Цилиндрический — — 0.03–0.07
EC-E4L 06-14/20C06CF57 6.00 6.00 14.00 20.00 57.00 4 38.0 5.0 — Цилиндрический 0.25 45.0 0.03–0.07
EC-E4L 06-14/20W06CF57 6.00 6.00 14.00 20.00 57.00 4 38.0 5.0 — Велдон 0.25 45.0 0.03–0.07
EC-E4L 08-18/26C08CFR0.3 8.00 8.00 18.00 26.00 63.00 4 38.0 5.0 0.30 Цилиндрический — — 0.03–0.08
EC-E4L 08-18/26C08CFR0.5 8.00 8.00 18.00 26.00 63.00 4 38.0 5.0 0.50 Цилиндрический — — 0.03–0.08
EC-E4L 08-18/26C08CFR1 8.00 8.00 18.00 26.00 63.00 4 38.0 5.0 1.00 Цилиндрический — — 0.03–0.08
EC-E4L 08-18/26C08CFR1.5 8.00 8.00 18.00 26.00 63.00 4 38.0 5.0 1.50 Цилиндрический — — 0.03–0.08
EC-E4L 08-18/26C08CFS63 8.00 8.00 18.00 26.00 63.00 4 38.0 5.0 — Цилиндрический — — 0.03–0.08
EC-E4L 08-18/26C08CF63 8.00 8.00 18.00 26.00 63.00 4 38.0 5.0 — Цилиндрический 0.30 45.0 0.03–0.09
EC-E4L 08-18/26W08CF63 8.00 8.00 18.00 26.00 63.00 4 38.0 5.0 — Велдон 0.30 45.0 0.03–0.09
EC-E4L 10-22/32C10CFR0.5 10.00 10.00 22.00 32.00 72.00 4 38.0 5.0 0.50 Цилиндрический — — 0.03–0.10
EC-E4L 10-22/32C10CFR1 10.00 10.00 22.00 65.00 72.00 4 38.0 5.0 1.00 Цилиндрический — — 0.03–0.10
EC-E4L 10-22/32C10CFR1.5 10.00 10.00 22.00 32.00 72.00 4 38.0 5.0 1.50 Цилиндрический — — 0.03–0.10
EC-E4L 10-22/32C10CFR2 10.00 10.00 22.00 32.00 72.00 4 38.0 5.0 2.00 Цилиндрический — — 0.03–0.10
EC-E4L 10-22/32C10CFR3 10.00 10.00 22.00 32.00 72.00 4 38.0 5.0 3.00 Цилиндрический — — 0.03–0.10
EC-E4L 10-22/32C10CFS72 10.00 10.00 22.00 32.00 72.00 4 38.0 5.0 — Цилиндрический — — 0.03–0.09
EC-E4L 10-22/32C10CF72 10.00 10.00 22.00 32.00 72.00 4 38.0 5.0 — Цилиндрический 0.40 45.0 0.03–0.10
EC-E4L 10-22/32W10CF72 10.00 10.00 22.00 32.00 72.00 4 38.0 5.0 — Велдон 0.40 45.0 0.03–0.10
EC-E4L 12-26/38C12CFR0.5 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 0.50 Цилиндрический — — 0.04–0.11
EC-E4L 12-26/38C12CFR1 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 1.00 Цилиндрический — — 0.04–0.11
EC-E4L 12-26/38C12CFR1.5 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 1.50 Цилиндрический — — 0.04–0.11
EC-E4L 12-26/38C12CFR2 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 2.00 Цилиндрический — — 0.04–0.11
EC-E4L 12-26/38C12CFR3 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 3.00 Цилиндрический — — 0.04–0.11
EC-E4L 12-26/38C12CFR4 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 4.00 Цилиндрический — — 0.04–0.11
EC-E4L 12-26/38C12CFS83 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 — Цилиндрический — — 0.04–0.10
EC-E4L 12-26/38C12CF83 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 — Цилиндрический 0.50 45.0 0.04–0.11
EC-E4L 12-26/38W12CF83 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 — Велдон 0.50 45.0 0.04–0.11
EC-E4L 16-34/50C16CFR2 16.00 16.00 34.00 50.00 100.00 4 38.0 5.0 2.00 Цилиндрический — — 0.05–0.13
EC-E4L 16-34/50C16CFR3 16.00 16.00 34.00 50.00 100.00 4 38.0 5.0 3.00 Цилиндрический — — 0.05–0.13
EC-E4L 16-34/50C16CFR5 16.00 16.00 34.00 50.00 100.00 4 38.0 5.0 5.00 Цилиндрический — — 0.05–0.13
EC-E4L 16-34/50C16CF100 16.00 16.00 34.00 50.00 100.00 4 38.0 5.0 — Цилиндрический 0.60 45.0 0.05–0.13
EC-E4L 16-34/50W16CF100 16.00 16.00 34.00 50.00 100.00 4 38.0 5.0 1.00 Велдон 0.60 45.0 0.05–0.13
EC-E4L 20-42/60C20CFR2 20.00 20.00 42.00 60.00 110.00 4 38.0 5.0 2.00 Цилиндрический — — 0.05–0.17
EC-E4L 20-42/60C20CFR3 20.00 20.00 42.00 60.00 110.00 4 38.0 5.0 3.00 Цилиндрический — — 0.05–0.17
EC-E4L 20-42/60C20CFR5 20.00 20.00 42.00 60.00 110.00 4 38.0 5.0 5.00 Цилиндрический — — 0.05–0.17
EC-E4L 20-42/60C20CF110 20.00 20.00 42.00 60.00 110.00 4 38.0 5.0 — Цилиндрический 0.60 45.0 0.05–0.17
EC-E4L 20-42/60W20CF110 20.00 20.00 42.00 60.00 110.00 4 38.0 5.0 — Велдон 0.60 45.0 0.05–0.17
EC-E4L 25-50/65C25CFR2 25.00 25.00 50.00 65.00 121.00 4 38.0 5.0 2.00 Цилиндрический — — 0.05–0.17
EC-E4L 25-50/65C25CFR3 25.00 25.00 50.00 65.00 121.00 4 38.0 5.0 3.00 Цилиндрический — — 0.05–0.17
EC-E4L 25-50/65C25CFR5 25.00 25.00 50.00 65.00 121.00 4 38.0 5.0 5.00 Цилиндрический — — 0.05–0.17
EC-E4L 25-50/65C25CF121 25.00 25.00 50.00 65.00 121.00 4 38.0 5.0 — Цилиндрический 0.60 45.0 0.05–0.17
EC-E4L 25-50/65W25CFR5 25.00 25.00 50.00 65.00 121.00 4 38.0 5.0 5.00 Велдон — — 0.05–0.17
EC-E4L 25-50/65W25CF121 25.00 25.00 50.00 65.00 121.00 4 38.0 5.0 — Велдон 0.60 45.0 0.05–0.17

Подробнее см. страницы 211–218

Примечания:

  • Число зубьев
  • Максимальный угол врезания
  • Цилиндрический, Велдон
