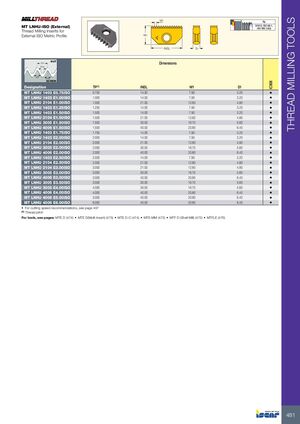

Фрезерные инструменты Iscar 2026 - страница 483

Предыдущая страница Следующая страница

Навигация

ИНСТРУМЕНТЫ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ

MT LNHU-ISO (внешние)

Режущие пластины для нарезания внешней метрической резьбы ISO профиля. ISO 68-1, ISO 965 (1&2)

Обозначение TP(1) [мм] INSL [мм] W1 [мм] S1 [мм] IC908
MT LNHU 1403 E0.75ISO 0.750 14.00 7.90 3.20 •
MT LNHU 1403 E1.00ISO 1.000 14.00 7.90 3.20 •
MT LNHU 2104 E1.00ISO 1.000 21.00 12.60 4.80 •
MT LNHU 1403 E1.25ISO 1.250 14.00 7.90 3.20 •
MT LNHU 1403 E1.50ISO 1.500 14.00 7.90 3.20 •
MT LNHU 2104 E1.50ISO 1.500 21.00 12.60 4.80 •
MT LNHU 3005 E1.50ISO 1.500 30.00 16.70 5.60 •
MT LNHU 4006 E1.50ISO 1.500 40.00 20.80 6.40 •
MT LNHU 1403 E1.75ISO 1.750 14.00 7.90 3.20 •
MT LNHU 1403 E2.00ISO 2.000 14.00 7.90 3.20 •
MT LNHU 2104 E2.00ISO 2.000 21.00 12.60 4.80 •
MT LNHU 3005 E2.00ISO 2.000 30.00 16.70 5.60 •
MT LNHU 4006 E2.00ISO 2.000 40.00 20.80 6.40 •
MT LNHU 1403 E2.50ISO 2.500 14.00 7.90 3.20 •
MT LNHU 2104 E2.50ISO 2.500 21.00 12.80 4.80 •
MT LNHU 2104 E3.00ISO 3.000 21.00 12.80 4.80 •
MT LNHU 3005 E3.00ISO 3.000 30.00 16.70 5.60 •
MT LNHU 4006 E3.00ISO 3.000 40.00 20.80 6.40 •
MT LNHU 3005 E3.50ISO 3.500 30.00 16.70 5.60 •
MT LNHU 3005 E4.00ISO 4.000 30.00 16.70 5.60 •
MT LNHU 4006 E4.00ISO 4.000 40.00 20.80 6.40 •
MT LNHU 4006 E5.00ISO 5.000 40.00 20.80 6.40 •
MT LNHU 4006 E6.00ISO 6.000 40.00 20.80 6.40 •
  • Рекомендации по скоростям резания см. на стр. 497

(1) Шаг резьбы

Инструменты см. на стр.: MTE D (474) • MTE D(Многолезвийные) (475) • MTE D-C (474) • MTE-MM (473) • MTF D (Торцевая фреза) (475) • MTFLE (476)
