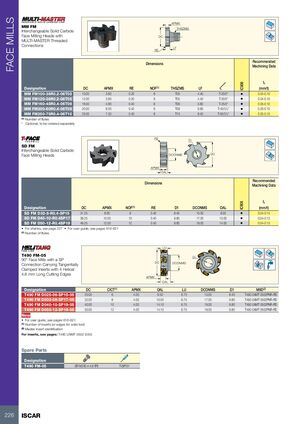

Цилиндрические фрезы SD FM-S-A-SP

Ступенчатые цилиндрические хвостовики для взаимозаменяемых фрезерных головок из твёрдого сплава

Обозначение Диаметр соединения (мм) Диаметр фланца (мм) Резьба LB (мм) LB_2 (мм) Общая длина (мм) Тип хвостовика Масса (кг)
SD FM-S-A-L100-C25-SP15 25.00 15.00 M5x0.5 10.10 100.00 104.90 C 0.37
SD FM-S-A-L120-W25-SP15 25.00 15.00 M5x0.5 10.10 120.00 124.90 W 0.44
SD FM-S-A-L125-W32-SP17 32.00 17.00 M6x0.5 12.50 125.00 131.00 W 0.75
SD FM-S-A-L140-C32 SP17 32.00 17.00 M6x0.5 12.50 140.00 146.00 C 0.85
SD FM-S-A-L140-C32-SP19 32.00 19.00 M6x0.5 10.00 140.00 148.50 C 1.41
SD FM-S-A-L130-W40-SP19 40.00 19.00 M6x0.5 14.00 130.00 138.50 W 1.21

Наносите смазку на винт зажима.

Запасные части

Обозначение Компоненты
SD FM-S-A-L100-C25-SP15 SR M5X0.5-SP15-IP20-HG, BLD IP20/S7, SW6-T-SH
SD FM-S-A-L120-W25-SP15 SR M5X0.5-SP15-IP20-HG, BLD IP20/S7, SW6-T-SH
SD FM-S-A-L125-W32-SP17 SR M6X0.5-SP1719-IP25-HG, BLD IP25/S7, SW6-T
SD FM-S-A-L140-C32 SP17 SR M6X0.5-SP1719-IP25-HG, BLD IP25/S7, SW6-T
SD FM-S-A-L140-C32-SP19 SR M6X0.5-SP1719-IP25-HG, BLD IP25/S7, SW6-T
SD FM-S-A-L130-W40-SP19 SR M6X0.5-SP1719-IP25-HG, BLD IP25/S7, SW6-T

Цилиндрические фрезы H690 FWN-04

Фрезы 90° с двусторонними треугольными пластинами и 6 спиральными режущими кромками

Обозначение Диаметр (мм) Количество пластин APMX Диаметр втулки (мм) Диаметр соединения (мм) Общая длина (мм) Тип монтажа Максимальный угол наклона (°) Масса (кг) Запасные части
H690 FWN D32-06-16-R04 32.00 6 4.00 30.40 16.00 35.00 A 0.8 0.16 SR M8X27-CSH50, SR M2.5X6-T7-60, T-7/51
H690 FWN D40-05-16-R04 40.00 5 4.00 38.00 16.00 35.00 A 0.6 0.20 SR M8X25DIN912, SR M2.5X6-T7-60, T-7/51
H690 FWN D40-07-16-R04 40.00 7 4.00 38.00 16.00 35.00 A 0.6 0.21 SR M8X25DIN912, SR M2.5X6-T7-60, T-7/51
H690 FWN D50-07-22-R04 50.00 7 4.00 48.00 22.00 40.00 A 0.5 0.37 SR M10X25 DIN912, SR M2.5X6-T7-60, T-7/51
H690 FWN D50-09-22-R04 50.00 9 4.00 48.00 22.00 40.00 A 0.5 0.38 SR M10X25 DIN912, SR M2.5X6-T7-60, T-7/51
H690 FWN D63-08-27-R04 63.00 8 4.00 60.00 27.00 40.00 B 0.2 0.39 SR M2.5X6-T7-60, T-7/51
H690 FWN D63-10-27-R04 63.00 10 4.00 60.00 27.00 40.00 B 0.2 0.39 SR M2.5X6-T7-60, T-7/51

Винт зажима пластины необходимо смазывать при каждом переиндексировании. Момент затяжки 0,9 Нм.

Цилиндрические фрезы HM390 FTC-07

Фрезы 90° с треугольными пластинами HM390 TCKT 0703 и 3 спиральными режущими кромками

Обозначение Диаметр (мм) Количество пластин APMX Общая длина (мм) Диаметр втулки (мм) Диаметр соединения (мм) Тип монтажа Максимальный угол наклона (°) Масса (кг) Запасные части
HM390 FTC D032-4-16-07 32.00 4 5.00 35.00 30.40 16.00 A 0.8 0.11 SR M2.5X6-T7-60, T-7/51, SR M8X25DIN912
HM390 FTC D032-5-16-07 32.00 5 5.00 35.00 30.40 16.00 A 0.8 0.10 SR M2.5X6-T7-60, T-7/51, SR M8X25DIN912
HM390 FTC D040-5-16-07 40.00 5 5.00 35.00 38.00 16.00 A 0.6 0.20 SR M2.5X6-T7-60, T-7/51, SR M8X25DIN912
HM390 FTC D040-6-16-07 40.00 6 5.00 35.00 38.00 16.00 A 0.6 0.20 SR M2.5X6-T7-60, T-7/51, SR M8X25DIN912

Винт зажима пластины необходимо смазывать при каждом переиндексировании. Момент затяжки 0,9 Нм.
