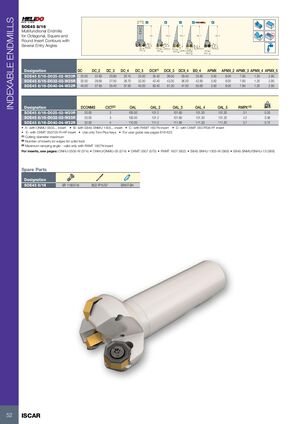

КОНЦЕВЫЕ ФРЕЗЫ СО СМЕННЫМИ ПЛАСТИНАМИ

SOE45 8/16

Универсальные концевые фрезы для октагональных, квадратных и круглых контуров пластин с несколькими углами подачи

Обозначение DC DC_2 DC_3 DC_4 DC_5 DCX(1) DCX_3 DCX_4 BD_4 APMX APMX_2 APMX_3 APMX_4 APMX_5 кг
SOE45 8/16-D025-02-W20R 25.00 22.65 20.90 20.10 25.30 35.40 36.50 29.40 35.60 3.50 6.00 7.90 1.20 2.90 0.25
SOE45 8/16-D032-03-W25R 32.00 29.65 27.50 26.70 32.30 42.40 43.30 36.20 42.60 3.50 6.00 7.90 1.20 2.90 0.38
SOE45 8/16-D040-04-W32R 40.00 37.65 35.40 37.50 40.30 50.40 51.30 47.00 50.60 3.50 6.00 7.90 1.20 2.90 0.72
Обозначение DCONMS CICT(2) OAL OAL_2 OAL_3 OAL_4 OAL_5 RMPX°(3) кг
SOE45 8/16-D025-02-W20R 20.00 2 100.00 101.2 101.60 101.30 101.20 3.1 0.25
SOE45 8/16-D032-03-W25R 25.00 3 100.00 101.2 101.60 101.30 101.20 4.2 0.38
SOE45 8/16-D040-04-W32R 32.00 4 110.00 111.2 111.60 111.30 111.20 3.7 0.72
  • A - с пластиной ONMU 0505
  • B - с пластиной S845 SNMU 1305
  • C - с пластиной RXMT 1607N
  • D - с пластиной OXMT 0507R08-FF
  • E - с пластиной OXMT 050705-R-HP
  • Использовать только ключи Torx Plus
  • Инструкция см. на стр. 616-622
  1. Максимальный диаметр резания
  2. Количество пластин (или кромок для монолитного инструмента)
  3. Максимальный угол наклона при фрезеровании — действителен только с пластиной RXMT 1607N

Пластины см. на стр.: ONHU 0505-W (574) • ONHU/ONMU-05 (574) • OXMT 0507 (575) • RXMT 1607 (602) • S845 SNHU 1305-W (569) • S845 SNMU/SNHU-13 (569)

Запасные части

Обозначение
SOE45 8/16 SR 11800745 BLD IP15/S7 SW6-T-SH
