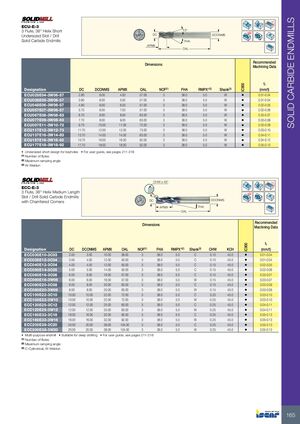

Концевые фрезы из твёрдого сплава

ECU-E-3

3-зубые, спираль 38°, короткие недорезные прорезные/сверлящие концевые фрезы из твёрдого сплава

Рекомендуемые режимы резания

Обозначение	DC	DCONMS	APMX	OAL	Кол-во зубьев⁽¹⁾	FHA	RMPX°⁽²⁾	Хвостовик⁽³⁾	IC08	fz (мм/зуб)
ECU028E04-3W06-57	2.80	6.00	4.00	57.00	3	38.0	5.0	W	•	0.01-0.04
ECU038E05-3W06-57	3.80	6.00	5.00	57.00	3	38.0	5.0	W	•	0.01-0.04
ECU048E06-3W06-57	4.80	6.00	6.00	57.00	3	38.0	5.0	W	•	0.02-0.05
ECU057E07-3W06-57	5.70	6.00	7.00	57.00	3	38.0	5.0	W	•	0.02-0.06
ECU067E08-3W08-63	6.70	8.00	8.00	63.00	3	38.0	5.0	W	•	0.03-0.07
ECU077E09-3W08-63	7.70	8.00	9.00	63.00	3	38.0	5.0	W	•	0.03-0.08
ECU097E11-3W10-72	9.70	10.00	11.00	72.00	3	38.0	5.0	W	•	0.03-0.09
ECU117E12-3W12-73	11.70	12.00	12.00	73.00	3	38.0	5.0	W	•	0.03-0.10
ECU137E16-3W14-83	13.70	14.00	14.00	83.00	3	38.0	5.0	W	•	0.04-0.11
ECU157E16-3W16-92	15.70	16.00	16.00	92.00	3	38.0	5.0	W	•	0.04-0.12
ECU177E18-3W18-92	17.70	18.00	18.00	92.00	3	38.0	5.0	W	•	0.05-0.13

Недорезной короткий конструктив для замочных скважин
Руководство см. на стр. 211–218
⁽¹⁾ Количество зубьев
⁽²⁾ Максимальный угол врезания
⁽³⁾ W–Weldon

ECC-E-3

3-зубые, спираль 38°, средней длины прорезные/сверлящие концевые фрезы из твёрдого сплава со скошенными углами

Рекомендуемые режимы резания

Обозначение	DC	DCONMS	APMX	OAL	Кол-во зубьев⁽¹⁾	FHA	RMPX°⁽²⁾	Хвостовик⁽³⁾	CHW	KCH	IC08	fz (мм/зуб)
ECC030E10-3C03	3.00	3.00	10.00	38.00	3	38.0	5.0	C	0.10	45.0	•	0.01-0.04
ECC035E12-3C04	3.50	4.00	12.00	50.00	3	38.0	5.0	C	0.10	45.0	•	0.01-0.04
ECC040E12-3C04	4.00	4.00	12.00	50.00	3	38.0	5.0	C	0.15	45.0	•	0.02-0.05
ECC050E14-3C05	5.00	5.00	14.00	50.00	3	38.0	5.0	C	0.15	45.0	•	0.02-0.06
ECC060E16-3C06	6.00	6.00	16.00	57.00	3	38.0	5.0	C	0.15	45.0	•	0.03-0.07
ECC060E16-3W06	6.00	6.00	16.00	57.00	3	38.0	5.0	W	0.15	45.0	•	0.03-0.07
ECC080E20-3C08	8.00	8.00	20.00	63.00	3	38.0	5.0	C	0.15	45.0	•	0.03-0.09
ECC080E20-3W08	8.00	8.00	20.00	63.00	3	38.0	5.0	W	0.15	45.0	•	0.03-0.09
ECC100E22-3C10	10.00	10.00	22.00	72.00	3	38.0	5.0	C	0.25	45.0	•	0.03-0.10
ECC100E22-3W10	10.00	10.00	22.00	72.00	3	38.0	5.0	W	0.25	45.0	•	0.03-0.10
ECC120E25-3C12	12.00	12.00	25.00	83.00	3	38.0	5.0	C	0.25	45.0	•	0.04-0.11
ECC120E25-3W12	12.00	12.00	25.00	83.00	3	38.0	5.0	W	0.25	45.0	•	0.04-0.11
ECC160E32-3C16	16.00	16.00	32.00	92.00	3	38.0	5.0	C	0.25	45.0	•	0.05-0.13
ECC160E32-3W16	16.00	16.00	32.00	92.00	3	38.0	5.0	W	0.25	45.0	•	0.05-0.13
ECC200E38-3C20	20.00	20.00	38.00	104.00	3	38.0	5.0	C	0.25	45.0	•	0.05-0.13
ECC200E38-3W20	20.00	20.00	38.00	104.00	3	38.0	5.0	W	0.25	45.0	•	0.05-0.13

Универсальная концевая фреза
Подходит для глубокого прорезания канавок
Руководство см. на стр. 211–218
⁽¹⁾ Количество зубьев
⁽²⁾ Максимальный угол врезания
⁽³⁾ C–цилиндрический, W–Weldon
