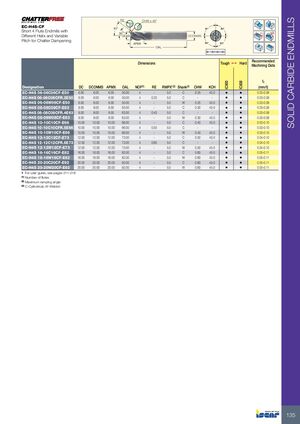

EC-H4S-CF

Короткие четырёхзубые фрезы концевые с переменной спиралью и переменным шагом для гашения вибраций

Обозначение DC DCONMS APMX OAL NOF RE RMPX° Хвостовик CHW KCH IC900 IC608 fz (мм/зуб)
EC-H4S 06-06C06CF-E50 6.00 6.00 6.00 50.00 4 — 5.0 C 0.25 45.0 • • 0.03-0.08
EC-H4S 06-06C06CFR.2E50 6.00 6.00 6.00 50.00 4 0.20 5.0 C — — • • 0.03-0.08
EC-H4S 06-06W06CF-E50 6.00 6.00 6.00 50.00 4 — 5.0 W 0.25 45.0 • • 0.03-0.08
EC-H4S 08-08C08CF-E63 8.00 8.00 8.00 63.00 4 — 5.0 C 0.30 45.0 • • 0.03-0.08
EC-H4S 08-08C08CFR.4E63 8.00 8.00 8.00 63.00 4 0.40 5.0 C — — • • 0.03-0.08
EC-H4S 08-08W08CF-E63 8.00 8.00 8.00 63.00 4 — 5.0 W 0.30 45.0 • • 0.03-0.08
EC-H4S 10-10C10CF-E66 10.00 10.00 10.00 66.00 4 — 5.0 C 0.40 45.0 • • 0.03-0.10
EC-H4S 10-10C10CFR.5E66 10.00 10.00 10.00 66.00 4 0.50 5.0 C — — • • 0.03-0.10
EC-H4S 10-10W10CF-E66 10.00 10.00 10.00 66.00 4 — 5.0 W 0.40 45.0 • • 0.03-0.10
EC-H4S 12-12C12CF-E73 12.00 12.00 12.00 73.00 4 — 5.0 C 0.50 45.0 • • 0.04-0.10
EC-H4S 12-12C12CFR.6E73 12.00 12.00 12.00 73.00 4 0.60 5.0 C — — • • 0.04-0.10
EC-H4S 12-12W12CF-E73 12.00 12.00 12.00 73.00 4 — 5.0 W 0.50 45.0 • • 0.04-0.10
EC-H4S 16-16C16CF-E82 16.00 16.00 16.00 82.00 4 — 5.0 C 0.60 45.0 • • 0.05-0.11
EC-H4S 16-16W16CF-E82 16.00 16.00 16.00 82.00 4 — 5.0 W 0.60 45.0 • • 0.05-0.11
EC-H4S 20-20C20CF-E92 20.00 20.00 20.00 92.00 4 — 5.0 C 0.60 45.0 • • 0.05-0.11
EC-H4S 20-20W20CF-E92 20.00 20.00 20.00 92.00 4 — 5.0 W 0.60 45.0 • • 0.05-0.11

• См. руководство пользователя на стр. 211-218

(1) Количество зубьев

(2) Максимальный угол наклона при врезании

(3) C - цилиндрический хвостовик, W - хвостовик Велдон
