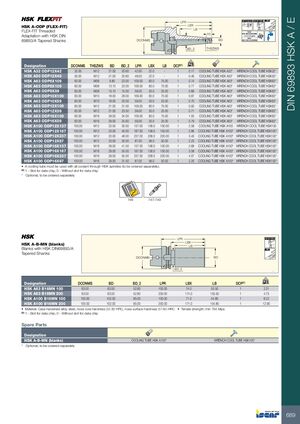

Резьбовая переходная насадка FLEX-FIT HSK A-ODP с коническими хвостовиками HSK DIN 69893/A

Обозначение DCONMS THSZWS BD BD_2 LPR LBX LB DCP(1) кг
HSK A32 ODP12X42 32.00 M12 21.00 20.60 42.00 22.0 — 1 0.17
HSK A50 ODP12X48 50.00 M12 21.00 20.60 48.00 22.0 — 1 0.46
HSK A63 ODP6X109 63.00 M06 9.80 23.00 109.00 83.0 75.00 1 0.74
HSK A63 ODP8X109 63.00 M08 13.10 23.00 109.00 83.0 75.00 1 0.77
HSK A63 ODP8X59 63.00 M08 13.10 15.00 59.00 33.0 25.00 1 0.68
HSK A63 ODP10X109 63.00 M10 18.00 28.00 109.00 83.0 75.00 1 0.87
HSK A63 ODP10X59 63.00 M10 18.00 20.00 59.00 33.0 25.00 1 0.70
HSK A63 ODP12X109 63.00 M12 21.00 31.00 109.00 83.0 75.00 1 0.93
HSK A63 ODP12X59 63.00 M12 21.00 23.50 59.00 33.0 25.00 1 0.71
HSK A63 ODP16X109 63.00 M16 29.00 34.00 109.00 83.0 75.00 1 1.05
HSK A63 ODP16X59 63.00 M16 29.00 34.60 59.00 33.0 25.00 1 0.79
HSK A100 ODP12X137 100.00 M12 23.00 30.00 137.00 108.0 100.00 1 2.58
HSK A100 ODP12X187 100.00 M12 23.00 40.00 187.00 158.0 150.00 1 2.86
HSK A100 ODP12X237 100.00 M12 23.00 46.00 237.00 208.0 200.00 1 3.40
HSK A100 ODP12X87 100.00 M12 23.00 30.00 87.00 58.0 50.00 1 2.23
HSK A100 ODP16X137 100.00 M16 29.00 41.50 137.00 108.0 100.00 1 2.68
HSK A100 ODP16X187 100.00 M16 29.00 55.00 187.00 158.0 150.00 1 3.58
HSK A100 ODP16X237 100.00 M16 29.00 55.00 237.00 208.0 200.00 1 4.07
HSK A100 ODP16X87 100.00 M16 29.00 31.50 87.00 58.0 50.00 1 2.20
  • Охлаждающая трубка должна использоваться со всеми смазочно-охлаждающими жидкостями при работе через шпиндели HSK (заказывается отдельно)

(1) 1 — слот для чипа данных, 0 — без слота для чипа данных
* Опционально, заказывается отдельно

Заготовки HSK A-B-MN с коническими хвостовиками HSK DIN69893/A

Обозначение DCONMS BD BD_2 LPR LBX LB DCP(1) кг
HSK A63 B16MN 100 63.00 63.00 52.80 100.00 74.0 55.50 1 2.31
HSK A63 B16MN 200 63.00 63.00 52.80 200.00 174.0 155.50 1 4.75
HSK A100 B16MN 100 100.00 102.00 85.00 100.00 71.0 54.80 1 6.22
HSK A100 B16MN 200 100.00 102.00 85.00 200.00 171.0 154.80 1 12.90
  • Материал: цементованная легированная сталь, твердость сердцевины носика 22-30 HRC, твердость поверхности носика 57-60 HRC
  • Прочность на растяжение: мин. 760 МПа

(1) 1 — слот для чипа данных, 0 — без слота для чипа данных

Запасные части

Обозначение Компоненты
HSK A-B-MN (заготовки) COOLING TUBE HSK A100*, WRENCH COOL TUBE HSK100*

* Опционально, заказывается отдельно
