КОНЦЕВЫЕ ФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА

ECA-H3-CF

Концевые фрезы из твердого сплава с различным углом спирали, переменным шагом и развязанной шейкой для обработки алюминия

Обозначение	DC	DCONMS	APMX	OAL	Кол-во зубьев⁽¹⁾	LU	Макс. угол наклона°⁽²⁾	Хвостовик⁽³⁾	Система подачи СОЖ⁽⁴⁾	RE	Подача на зуб (мм/зуб)
ECA-H3 01-04C06CF-R.05	1.00	6.00	4.00	57.00	3	5.40	5.0	Ц	0	0.05	0.01–0.01
ECA-H3 015-04/06C06CF-R01	1.50	6.00	4.00	57.00	3	6.00	5.0	Ц	0	0.10	0.01–0.01
ECA-H3 02-05/08C06CF-R01	2.00	6.00	5.00	57.00	3	8.00	5.0	Ц	0	0.10	0.01–0.02
ECA-H3 025-05/08C06CF-R01	2.50	6.00	5.00	57.00	3	8.00	5.0	Ц	0	0.10	0.01–0.02
ECA-H3 03-07/12C06CF-R01	3.00	6.00	7.00	57.00	3	12.00	5.0	Ц	0	0.10	0.03–0.05
ECA-H3 04-10/16C06CF-R02	4.00	6.00	10.00	57.00	3	16.00	5.0	Ц	0	0.20	0.03–0.05
ECA-H3 05-12/20C06CF-R02	5.00	6.00	12.00	57.00	3	20.00	5.0	Ц	0	0.20	0.03–0.06
ECA-H3 06-09/18C06CF-R02	6.00	6.00	9.00	57.00	3	18.00	5.0	Ц	0	0.20	0.03–0.07
ECA-H3 06-09/18C06CF-R02D	6.00	6.00	9.00	57.00	3	18.00	5.0	Ц	0	0.20	0.03–0.07
ECA-H3 06-09/18C06CF-R04	6.00	6.00	9.00	57.00	3	18.00	5.0	Ц	0	0.40	0.03–0.07
ECA-H3 06-09/18C06CF-R08	6.00	6.00	9.00	57.00	3	18.00	5.0	Ц	0	0.80	0.03–0.07
ECA-H3 06-09/30C06CF-R02	6.00	6.00	9.00	65.00	3	30.00	5.0	Ц	0	0.20	0.03–0.07
ECA-H3 06-09/30C06CF-R02D	6.00	6.00	9.00	65.00	3	30.00	5.0	Ц	0	0.20	0.03–0.07
ECA-H3 06-09/30C06CF-R04	6.00	6.00	9.00	65.00	3	30.00	5.0	Ц	0	0.40	0.03–0.07
ECA-H3 06-09/30C06CF-R08	6.00	6.00	9.00	65.00	3	30.00	5.0	Ц	0	0.80	0.03–0.07
ECA-H3 06-09C06CF-R02-57	6.00	6.00	9.00	57.00	3	—	5.0	Ц	0	0.20	0.03–0.07
ECA-H3 06-12/18C06CF-R02C	6.00	6.00	12.00	57.00	3	18.00	5.0	Ц	1	0.20	0.03–0.07
ECA-H3 06-12/30C06CF-R02C	6.00	6.00	12.00	64.00	3	30.00	5.0	Ц	1	0.20	0.03–0.07
ECA-H3 06-14/24C06CF-R02	6.00	6.00	14.00	60.00	3	24.00	5.0	Ц	0	0.20	0.03–0.07
ECA-H3 06-14/24C06CF-R02D	6.00	6.00	14.00	60.00	3	24.00	5.0	Ц	0	0.20	0.03–0.07
ECA-H3 08-12/24C08CF-R02	8.00	8.00	12.00	63.00	3	24.00	5.0	Ц	0	0.20	0.03–0.09
ECA-H3 08-12/24C08CF-R02D	8.00	8.00	12.00	63.00	3	24.00	5.0	Ц	0	0.20	0.03–0.09
ECA-H3 08-12/24C08CF-R04	8.00	8.00	12.00	63.00	3	24.00	5.0	Ц	0	0.40	0.03–0.09
ECA-H3 08-12/24C08CF-R08	8.00	8.00	12.00	63.00	3	24.00	5.0	Ц	0	0.80	0.03–0.09
ECA-H3 08-12/24C08CF-R30	8.00	8.00	12.00	63.00	3	24.00	5.0	Ц	0	3.00	0.03–0.09
ECA-H3 08-12/40C08CF-R02	8.00	8.00	12.00	79.00	3	40.00	5.0	Ц	0	0.20	0.03–0.09
ECA-H3 08-12/40C08CF-R02D	8.00	8.00	12.00	79.00	3	40.00	5.0	Ц	0	0.20	0.03–0.09
ECA-H3 08-12/40C08CF-R04	8.00	8.00	12.00	79.00	3	40.00	5.0	Ц	0	0.40	0.03–0.09
ECA-H3 08-12/40C08CF-R08	8.00	8.00	12.00	79.00	3	40.00	5.0	Ц	0	0.80	0.03–0.09
ECA-H3 08-12C08CF-R02-63	8.00	8.00	12.00	63.00	3	—	5.0	Ц	0	0.20	0.03–0.09
ECA-H3 08-16/24C08CF-R02C	8.00	8.00	16.00	63.00	3	24.00	5.0	Ц	1	0.20	0.03–0.09
ECA-H3 08-16/40C08CF-R02C	8.00	8.00	16.00	78.00	3	40.00	5.0	Ц	1	0.20	0.03–0.09
ECA-H3 08-18/32C08CF-R02	8.00	8.00	18.00	68.00	3	32.00	5.0	Ц	0	0.20	0.03–0.09
ECA-H3 08-18/32C08CF-R02D	8.00	8.00	18.00	68.00	3	32.00	5.0	Ц	0	0.20	0.03–0.09
ECA-H3 10-15/30C10CF-R02	10.00	10.00	15.00	72.00	3	30.00	5.0	Ц	0	0.20	0.03–0.10
ECA-H3 10-15/30C10CF-R02D	10.00	10.00	15.00	72.00	3	30.00	5.0	Ц	0	0.20	0.03–0.10
ECA-H3 10-15/30C10CF-R04	10.00	10.00	15.00	72.00	3	30.00	5.0	Ц	0	0.40	0.03–0.10
ECA-H3 10-15/30C10CF-R08	10.00	10.00	15.00	72.00	3	30.00	5.0	Ц	0	0.80	0.03–0.10
ECA-H3 10-15/30C10CF-R16	10.00	10.00	15.00	72.00	3	30.00	5.0	Ц	0	1.60	0.03–0.10
ECA-H3 10-15/30C10CF-R30	10.00	10.00	15.00	72.00	3	30.00	5.0	Ц	0	3.00	0.03–0.10
ECA-H3 10-15/50C10CF-R02	10.00	10.00	15.00	92.00	3	50.00	5.0	Ц	0	0.20	0.03–0.10
ECA-H3 10-15/50C10CF-R02D	10.00	10.00	15.00	92.00	3	50.00	5.0	Ц	0	0.20	0.03–0.10
ECA-H3 10-15/50C10CF-R04	10.00	10.00	15.00	92.00	3	50.00	5.0	Ц	0	0.40	0.03–0.10
ECA-H3 10-15/50C10CF-R08	10.00	10.00	15.00	92.00	3	50.00	5.0	Ц	0	0.80	0.03–0.10
ECA-H3 10-15/50C10CF-R16	10.00	10.00	15.00	92.00	3	50.00	5.0	Ц	0	1.60	0.03–0.10
ECA-H3 10-15/50C10CF-R20	10.00	10.00	15.00	92.00	3	50.00	5.0	Ц	0	2.00	0.03–0.10
ECA-H3 10-15/50C10CF-R30	10.00	10.00	15.00	92.00	3	50.00	5.0	Ц	0	3.00	0.03–0.10
ECA-H3 10-15C10CF-R02-72	10.00	10.00	15.00	72.00	3	—	5.0	Ц	0	0.20	0.03–0.10
ECA-H3 10-20/30C10CF-R02C	10.00	10.00	20.00	72.00	3	30.00	5.0	Ц	1	0.20	0.03–0.10
ECA-H3 10-20/50C10CF-R02C	10.00	10.00	20.00	100.00	3	50.00	5.0	Ц	1	0.20	0.03–0.10
ECA-H3 10-22/40C10CF-R02	10.00	10.00	22.00	80.00	3	40.00	5.0	Ц	0	0.20	0.03–0.10
ECA-H3 10-22/40C10CF-R02D	10.00	10.00	22.00	80.00	3	40.00	5.0	Ц	0	0.20	0.03–0.10
ECA-H3 10-22/40C10CF-R30	10.00	10.00	22.00	80.00	3	40.00	5.0	Ц	0	3.00	0.03–0.10
ECA-H3 12-18/36C12CF-R02	12.00	12.00	18.00	83.00	3	36.00	5.0	Ц	0	0.20	0.04–0.11
ECA-H3 12-18/36C12CF-R02D	12.00	12.00	18.00	83.00	3	36.00	5.0	Ц	0	0.20	0.04–0.11
ECA-H3 12-18/36C12CF-R04	12.00	12.00	18.00	83.00	3	36.00	5.0	Ц	0	0.40	0.04–0.11
ECA-H3 12-18/36C12CF-R08	12.00	12.00	18.00	83.00	3	36.00	5.0	Ц	0	0.80	0.04–0.11
ECA-H3 12-18/36C12CF-R16	12.00	12.00	18.00	83.00	3	36.00	5.0	Ц	0	1.60	0.04–0.11
ECA-H3 12-18/36C12CF-R20	12.00	12.00	18.00	83.00	3	36.00	5.0	Ц	0	2.00	0.04–0.11

⁽¹⁾ Количество зубьев
⁽²⁾ Максимальный угол наклона
⁽³⁾ Ц — цилиндрический
⁽⁴⁾ 0 — без подачи СОЖ, 1 — с подачей СОЖ
Марка IC1508 — покрытие DLC

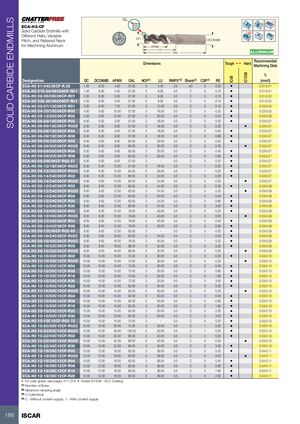

Фрезерные инструменты Iscar 2026 - страница 188
