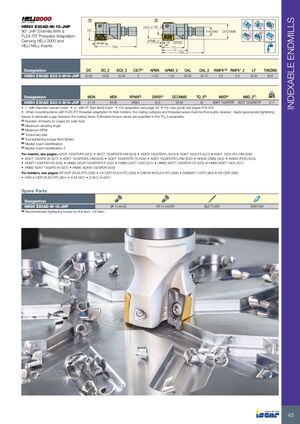

HM90 E90AD-M-15-JHP

Фрезы концевые 90° JHP с резьбовой адаптацией FLEX-FIT, несущие пластины HELI-2000 и HELI-MILL

Обозначение DC DC_2 DCX_2 CICT(1) APMX APMX_2 OAL OAL_2 RMPX°(2) RMPX°_2 LF THSZMS
HM90 E90AD D32-3-M16-JHP 32.00 19.26 32.50 3 14.30 1.50 65.00 64.74 5.3 5.3 40.00 M16
Обозначение MDN MDX RPMX(3) DRVS(4) DCONMS TQ_3(5) MIID(6) MIID_2(7) кг
HM90 E90AD D32-3-M16-JHP 51.76 64.00 28924 25.0 30.50 40 ADKT 1505PDTR ADCT 1505R8T-FF 0.17

Примечания:

  • 1 — со стандартной квадратной пластиной
  • 2 — с пластиной FF (ускоренная подача)
  • Для адаптации см. стр. 59
  • Руководство пользователя см. стр. 616–622
  • При монтаже изделий с резьбовой адаптацией FLEX-FIT на державки сопрягаемые поверхности и резьбовые участки должны быть тщательно очищены. Применяйте необходимый момент затяжки для исключения зазора между сопрягаемыми поверхностями. Расчётные значения момента затяжки указаны в параметре TQ_3.
  • (1) Количество пластин (или кромок для цельного инструмента)
  • (2) Максимальный угол врезания
  • (3) Максимальные об/мин
  • (4) Размер ключа затяжки
  • (5) Момент затяжки инструмента Н·м (лбф·дюйм)
  • (6) Идентификация базовой пластины
  • (7) Идентификация базовой пластины 2

Запасные части

Обозначение Комплектующие
HM90 E90AD-M-15-JHP SR 14-544/S SR 14-544/S(a) BLD T15/M7 SW6-T-SH

(a) Рекомендуемый момент затяжки для данного изделия: 4,8 Н·м
