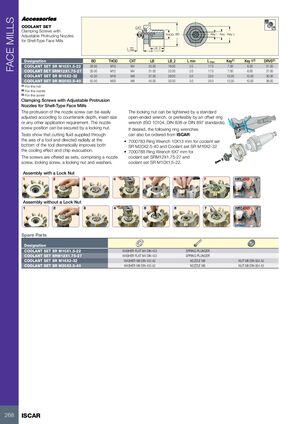

Фрезерные инструменты Iscar 2026 - страница 270

Предыдущая страница Следующая страница

Навигация

ФРЕЗЫ ТОРЦОВЫЕ

НАБОР ДЛЯ ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Винты крепления с регулируемыми выступающими насадками для торцовых фрез

Обозначение BD THOD CXT LB LB_2 L мин L макс Key(1) Key 1(2) DRVS(3)
COOLANT SET SR M10X1.5-22 28.00 M10 M4 25.00 18.00 2.0 17.0 7.00 6.00 21.00
COOLANT SET SRM12X1.75-27 35.00 M12 M4 31.00 22.00 2.0 17.0 7.00 6.00 27.00
COOLANT SET SR M16X2-32 42.00 M16 M8 37.00 26.00 3.0 25.0 13.00 10.00 30.00
COOLANT SET SR M20X2.5-40 52.00 M20 M8 45.00 30.00 3.0 25.0 13.00 10.00 36.00
  • (1) Для гайки
  • (2) Для насадки
  • (3) Для винта

Винты крепления с регулируемыми насадками для торцовых фрез

Выступание винта насадки легко регулируется в зависимости от глубины зенкования, размера пластины или других требований применения. Положение винта насадки можно зафиксировать стопорной гайкой. Испытания показывают, что подача охлаждающей жидкости через ось инструмента и направление ее радиально к нижней части инструмента значительно улучшает как охлаждение, так и отвод стружки.

Винты поставляются комплектом, включающим винт насадки, стопорный винт, стопорную гайку и шайбы.

Сборка со стопорной гайкой

Показаны этапы 1-7 сборки

Сборка без стопорной гайки

Показаны этапы 1-7 сборки

Стопорную гайку можно затягивать обычным рожковым ключом или предпочтительно рожковым гаечным ключом со смещением (ISO 10104, DIN 838 или DIN 897). При необходимости следующие рожковые ключи также можно заказать в ISCAR:

  • 7000783 Рожковый ключ 10X13 мм для набора подачи охлаждающей жидкости SR M20X2.5-40 и набора подачи охлаждающей жидкости SR M16X2-32
  • 7000788 Рожковый ключ 6X7 мм для набора подачи охлаждающей жидкости SRM12X1.75-27 и набора подачи охлаждающей жидкости SR M10X1.5-22

Запасные части

Обозначение Запасные детали
COOLANT SET SR M10X1.5-22 WASHER FLAT M4 DIN 433 SPRING PLUNGER
COOLANT SET SRM12X1.75-27 WASHER FLAT M4 DIN 433 SPRING PLUNGER
COOLANT SET SR M16X2-32 WASHER M8 DIN 433 A2 NOZZLE M8 NUT M8 DIN 934 A2
COOLANT SET SR M20X2.5-40 WASHER M8 DIN 433 A2 NOZZLE M8 NUT M8 DIN 934 A2
