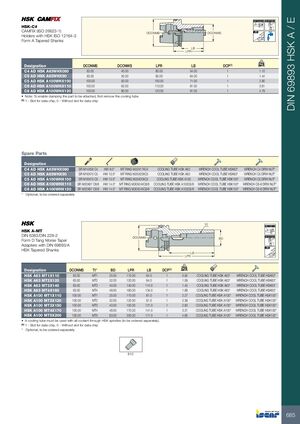

Фрезерные инструменты Iscar 2026

DIN 69893 HSK A / E

Державки CAMFIX (ISO 26623-1) с коническим хвостовиком HSK ISO 12164-3 Форма A

Обозначение	DCONMS	DCONWS	LPR	LB	DCP	Вес (кг)
C4 AD HSK A63WHX080	63.00	40.00	80.00	54.00	1	1.10
C5 AD HSK A63WHX90	63.00	50.00	90.00	64.00	1	1.44
C5 AD HSK A100WHX100	100.00	50.00	100.00	71.00	1	2.90
C6 AD HSK A100WHX110	100.00	63.00	110.00	81.00	1	3.61
C8 AD HSK A100WHX120	100.00	80.00	120.00	91.00	1	4.79

Примечание: Чтобы зажать устанавливаемую деталь, сначала извлеките охлаждающую трубку

Примечание:

Запчасти

Обозначение
C4 AD HSK A63WHX080	SR M14X58 C4	HW 8.0*	Кольцо MT M22X17XC4	Охлаждающая трубка HSK A63	Ключ для охлаждающей трубки HSK63*	Ключ для гайки стягивающей C4*
C5 AD HSK A63WHX90	SR M16X70 C5	HW 10.0*	Кольцо MT M25X20XC5	Охлаждающая трубка HSK A63	Ключ для охлаждающей трубки HSK63*	Ключ для гайки стягивающей C5*
C5 AD HSK A100WHX100	SR M16X70 C5	HW 10.0*	Кольцо MT M25X20XC5	Охлаждающая трубка HSK A100	Ключ для охлаждающей трубки HSK100*	Ключ для гайки стягивающей C5*
C6 AD HSK A100WHX110	SR M20X87 C6/8	HW 14.0*	Кольцо MT M30X24XC6/8	Охлаждающая трубка HSK A100C6/8	Ключ для охлаждающей трубки HSK100*	Ключ для гайки стягивающей C6-8*
C8 AD HSK A100WHX120	SR M20X87 C6/8	HW 14.0*	Кольцо MT M30X24XC6/8	Охлаждающая трубка HSK A100C6/8	Ключ для охлаждающей трубки HSK100*	Ключ для гайки стягивающей C6-8*

* По желанию, заказывается отдельно

Адаптеры Морзовского конуса DIN 6383/DIN 228-2 Форма D с коническим хвостовиком DIN 69893/A HSK

Обозначение	DCONMS	Tt°	BD	LPR	LB	DCP	Вес (кг)
HSK A63 MT1X110	63.00	MT1	25.00	110.00	84.0	1	0.92	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 MT2X120	63.00	MT2	32.00	120.00	94.0	1	1.09	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 MT3X140	63.00	MT3	40.00	140.00	114.0	1	1.45	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 MT4X160	63.00	MT4	48.00	160.00	134.0	1	1.89	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A100 MT1X110	100.00	MT1	25.00	110.00	81.0	1	2.27	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*
HSK A100 MT2X120	100.00	MT2	32.00	120.00	91.0	1	2.39	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*
HSK A100 MT3X150	100.00	MT3	40.00	150.00	121.0	1	2.83	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*
HSK A100 MT4X170	100.00	MT4	48.00	170.00	141.0	1	3.31	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*
HSK A100 MT5X200	100.00	MT5	63.00	200.00	171.0	1	4.60	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*

Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подачей СОЖ (заказывается отдельно).

Примечание:

* По желанию, заказывается отдельно
