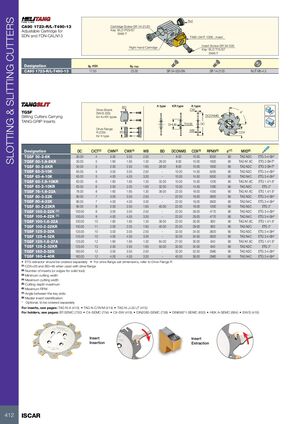

ФРЕЗЫ ДЛЯ НАРЕЗАНИЯ ПАЗОВ И РАЗРЕЗАНИЯ

CA90 1723-R/L-T490-13

Регулируемый картридж для SDN и FDN-CALN13

Обозначение ap мин. ap макс. Винт пластины Винт картриджа Гайка
CA90 1723-R/L-T490-13 17.50 23.00 SR 34-535-SN SR 14-2120 NUT M5-4.5

TGSF

Фрезы для разрезания с пластинами TANG-GRIP

Обозначение DC CICT(2) CWN(3) CWX(4) WB BD DCONMS CDX(5) RPMX(6) a°(7) MIID(8)
TGSF 50-3-8K 50.00 4 3.00 3.05 2.50 — 8.00 10.00 6300 90 TAG N3C
TGSF 50-1.6-8KR 50.00 5 1.60 1.65 1.30 28.00 8.00 10.00 1600 90 TAG N1.6C
TGSF 50-2-8KR 50.00 5 2.00 2.05 1.65 28.00 8.00 10.00 1600 90 TAG N2C
TGSF 63-3-10K 63.00 5 3.00 3.05 2.50 — 10.00 14.50 5000 90 TAG N3C
TGSF 63-4-10K 63.00 5 4.00 4.05 3.30 — 10.00 14.50 5000 90 TAG N4C
TGSF 63-1.6-10KR 63.00 6 1.60 1.65 1.30 32.00 10.00 15.00 1200 90 TAG N1.6C
TGSF 63-2-10KR 63.00 6 2.00 2.05 1.65 32.00 10.00 14.50 1260 90 TAG N2C
TGSF 76-1.6-22A 76.00 8 1.60 1.65 1.30 39.00 22.00 18.00 1050 90 TAG N1.6C
TGSF 80-3-22K 80.00 7 3.00 3.05 2.50 — 22.00 19.00 3900 90 TAG N3C
TGSF 80-4-22K 80.00 7 4.00 4.05 3.30 — 22.00 19.00 3900 90 TAG N4C
TGSF 80-2-22KR 80.00 8 2.00 2.05 1.65 40.00 22.00 19.00 1000 90 TAG N2C
TGSF 100-3-22K (1) 100.00 8 3.00 3.05 2.50 — 22.00 29.00 4770 90 TAG N3C
TGSF 100-4-22K (1) 100.00 8 4.00 4.05 3.30 — 22.00 29.00 4770 90 TAG N4C
TGSF 100-1.6-22A 100.00 10 1.60 1.65 1.30 39.00 22.00 30.00 800 90 TAG N1.6C
TGSF 100-2-22KR 100.00 11 2.00 2.05 1.65 40.00 22.00 29.00 800 90 TAG N2C
TGSF 125-3-32K 125.00 10 3.00 3.05 2.50 — 32.00 34.00 3820 90 TAG N3C
TGSF 125-4-32K 125.00 10 4.00 4.05 3.30 — 32.00 34.00 3820 90 TAG N4C
TGSF 125-1.6-27A 125.00 12 1.60 1.65 1.30 64.00 27.00 30.00 640 90 TAG N1.6C
TGSF 125-2-32KR 125.00 13 2.00 2.05 1.65 55.00 32.00 34.00 640 90 TAG N2C
TGSF 160-3-32K 160.00 12 3.00 3.05 2.50 — 32.00 52.00 2980 90 TAG N3C
TGSF 160-4-40K 160.00 12 4.00 4.05 3.30 — 40.00 39.00 2980 90 TAG N4C
  • Извлекатель ETG должен заказываться отдельно
  • (1) CDX=26 и BD=46 при использовании с фланцем привода
  • (2) Количество пластин (или кромок для цельного инструмента)
  • (3) Минимальная ширина резания
  • (4) Максимальная ширина резания
  • (5) Максимальная глубина резания
  • (6) Максимум об/мин
  • (7) Угол между пазами под ключ
  • (8) Идентификация основной пластины
  • Опционально, заказывается отдельно

Пластины см. на стр.: TAG N-A (415) • TAG N-C/W/M (414) • TAG N-J/JS/JT (415)
Державки см. на стр.: BT-SEMC (730) • C#-SEMC (704) • C#-SW (419) • DIN2080-SEMC (738) • DIN69871-SEMC (653) • HSK A-SEMC (684) • SW/S (419)
