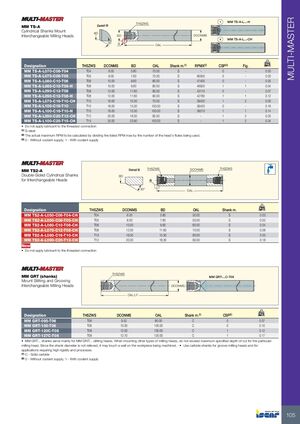

MM TS-A

Цилиндрические хвостовики для крепления сменных фрезерных головок

Обозначение THSZWS DCONMS BD OAL Материал хвостовика RPMX CSP кг
MM TS-A-L070-C08-T04 T04 8.00 5.80 70.00 S — 0 0.03
MM TS-A-L070-C08-T05 T05 8.00 7.60 70.00 S 60000 0 0.03
MM TS-A-L080-C10-T06 T06 10.00 9.60 80.00 S 47400 0 0.05
MM TS-A-L080-C10-T06-H T06 10.00 9.60 80.00 S 46920 1 0.04
MM TS-A-L090-C12-T08 T08 12.00 11.60 90.00 S 43110 0 0.07
MM TS-A-L090-C12-T08-H T08 12.00 11.60 90.00 S 42780 1 0.12
MM TS-A-L070-C16-T10-CH T10 16.00 15.30 70.00 S 39420 2 0.00
MM TS-A-L100-C16-T10 T10 16.00 15.30 100.00 S 39420 0 0.16
MM TS-A-L100-C16-T10-H T10 16.00 15.30 100.00 S 39210 1 0.14
MM TS-A-L090-C20-T12-CH T12 20.00 18.30 90.00 S — 2 0.20
MM TS-A-L100-C25-T15-CH T15 25.00 23.90 100.00 S — 2 0.34

Примечания: Не применяйте смазку к резьбовому соединению. S — сталь. Максимальное число оборотов определяется делением указанного максимума на количество зубьев используемой головки. CSP: 0 — без подачи СОЖ, 1 — с подачей СОЖ.

MM TS2-A

Двусторонние цилиндрические хвостовики для сменных головок

Обозначение THSZWS DCONMS BD OAL Материал хвостовика кг
MM TS2-A-L050-C06-T04-CH T04 6.00 5.80 50.00 S 0.03
MM TS2-A-L050-C08-T05-CH T05 8.00 7.60 50.00 S 0.02
MM TS2-A-L060-C10-T06-CH T06 10.00 9.60 60.00 S 0.04
MM TS2-A-L070-C12-T08-CH T08 12.00 11.60 70.00 S 0.06
MM TS2-A-L080-C16-T10-CH T10 16.00 15.30 80.00 S 0.00
MM TS2-A-L090-C20-T12-CH T12 20.00 18.30 90.00 S 0.18

Примечание: Не применяйте смазку к резьбовому соединению. (Новое)

MM GRT (хвостовики)

Для крепления сменных головок для отрезки и обработки канавок

Обозначение THSZWS DCONMS OAL Материал хвостовика CSP кг
MM GRT-095-T06 T06 9.52 80.00 C 0 0.07
MM GRT-100-T06 T06 10.00 100.00 C 0 0.10
MM GRT-120C-T08 T08 12.00 100.00 C 1 0.12
MM GRT-127C-T08 T08 12.70 120.00 C 1 0.17

Примечания: Хвостовики серии MM GRT предназначены в основном для головок MM GRIT. При монтаже других типов фрезерных головок не превышайте максимальную рекомендуемую глубину резания. Поскольку диаметр хвостовика не развернут, он может коснуться стенки обрабатываемой детали. Используйте твердосплавные хвостовики для головок обработки канавок и приложений, требующих высокой жесткости. C — твердый сплав.
