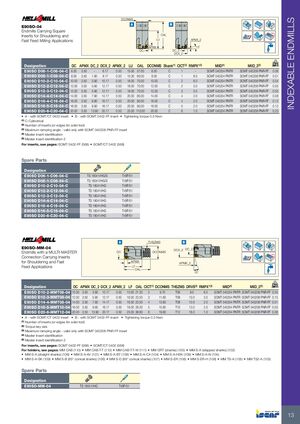

E90SO-04

Концевые фрезы с квадратными пластинами для обработки торцевых канавок и фрезерования с быстрой подачей

Обозначение DC APMX DC_2 DCX_2 APMX_2 LU OAL DCONMS Хвостовик Кол-во пластин RMPX° Пластина Пластина_2 Вес (кг)
E90SO D06-1-C06-04-C 6.00 3.50 — 6.17 0.50 15.00 57.00 6.00 C 1 — SOMT 040204 PNTR SOMT 040208 PNR-FF 0.06
E90SO D08-1-C08-04-C 8.00 3.50 1.90 8.17 0.50 15.30 60.00 8.00 C 1 8.0 SOMT 040204 PNTR SOMT 040208 PNR-FF 0.01
E90SO D10-2-C10-04-C 10.00 3.50 3.90 10.17 0.50 18.00 70.00 10.00 C 2 6.0 SOMT 040204 PNTR SOMT 040208 PNR-FF 0.04
E90SO D12-2-C12-04-C 12.00 3.50 5.90 12.17 0.50 18.00 70.00 12.00 C 2 3.0 SOMT 040204 PNTR SOMT 040208 PNR-FF 0.05
E90SO D12-3-C12-04-C 12.00 3.50 5.90 12.17 0.50 18.00 70.00 12.00 C 3 3.0 SOMT 040204 PNTR SOMT 040208 PNR-FF 0.05
E90SO D14-4-C14-04-C 14.00 3.50 7.90 14.17 0.50 20.00 80.00 14.00 C 4 2.0 SOMT 040204 PNTR SOMT 040208 PNR-FF 0.08
E90SO D16-4-C16-04-C 16.00 3.50 9.90 16.17 0.50 20.00 90.00 16.00 C 4 2.0 SOMT 040204 PNTR SOMT 040208 PNR-FF 0.12
E90SO D16-5-C16-04-C 16.00 3.50 9.90 16.17 0.50 20.00 90.00 16.00 C 5 2.0 SOMT 040204 PNTR SOMT 040208 PNR-FF 0.12
E90SO D20-6-C20-04-C 20.00 3.50 13.90 20.17 0.50 25.00 110.00 20.00 C 6 1.0 SOMT 040204 PNTR SOMT 040208 PNR-FF 0.23
  • A — с пластиной SOMT/CT 0402
  • B — с пластиной SOMT 0402-FF
  • Момент затяжки 0.5 Н·м

Примечания:

  1. Цилиндрический
  2. Количество пластин (или зубьев для твердосплавного инструмента)
  3. Максимальный угол наклона — действителен только с пластиной SOMT 040208 PNR-FF
  4. Идентификация главной пластины
  5. Идентификация главной пластины 2

Пластины см. на стр.: SOMT 0402-FF (568) • SOMT/CT 0402 (568)

Запасные части

Обозначение Запасная часть Код
E90SO D06-1-C06-04-C TS 18041I/HG/S T-6IP/51
E90SO D08-1-C08-04-C TS 18041I/HG/S T-6IP/51
E90SO D10-2-C10-04-C TS 18041I/HG T-6IP/51
E90SO D12-2-C12-04-C TS 18041I/HG T-6IP/51
E90SO D12-3-C12-04-C TS 18041I/HG T-6IP/51
E90SO D14-4-C14-04-C TS 18041I/HG T-6IP/51
E90SO D16-4-C16-04-C TS 18041I/HG T-6IP/51
E90SO D16-5-C16-04-C TS 18041I/HG T-6IP/51
E90SO D20-6-C20-04-C TS 18041I/HG T-6IP/51

E90SO-MM-04

Концевые фрезы с соединением МУЛЬТИМАСТЕР с пластинами для обработки торцевых канавок и приложений быстрой подачи

Обозначение DC APMX DC_2 DCX_2 APMX_2 LF OAL Кол-во пластин DCONMS THSZMS DRVS RMPX° Пластина Пластина_2 Вес (кг)
E90SO D10-2-MMT06-04 10.00 3.50 3.90 10.17 0.50 15.00 21.30 2 9.70 T06 8.0 6.0 SOMT 040204 PNTR SOMT 040208 PNR-FF 0.05
E90SO D12-3-MMT08-04 12.00 3.50 5.90 12.17 0.50 16.00 23.50 3 11.60 T08 10.0 3.0 SOMT 040204 PNTR SOMT 040208 PNR-FF 0.15
E90SO D14-4-MMT08-04 14.00 3.50 7.90 14.17 0.50 16.00 23.50 4 13.60 T08 10.0 2.0 SOMT 040204 PNTR SOMT 040208 PNR-FF 0.01
E90SO D16-5-MMT10-04 16.00 3.50 9.90 16.17 0.50 18.00 29.30 5 15.60 T10 13.0 2.0 SOMT 040204 PNTR SOMT 040208 PNR-FF 0.03
E90SO D20-6-MMT12-04 20.00 3.50 13.90 20.17 0.50 25.00 38.80 6 19.60 T12 16.0 1.0 SOMT 040204 PNTR SOMT 040208 PNR-FF 0.08
  • A — с пластиной SOMT/CT 0402
  • B — с пластиной SOMT 0402-FF
  • Момент затяжки 0.5 Н·м

Примечания:

  1. Количество пластин (или зубьев для твердосплавного инструмента)
  2. Размер гаечного ключа для затяжки
  3. Максимальный угол наклона — действителен только с пластиной SOMT 040208 PNR-FF
  4. Идентификация главной пластины
  5. Идентификация главной пластины 2

Пластины см. на стр.: SOMT 0402-FF (568) • SOMT/CT 0402 (568)

Держатели см. на стр.: MM CAB (110) • MM CAB-T-T (110) • MM CAB-T-T-W (111) • MM GRT хвостовики (105) • MM S-A ступенчатые хвостовики (102) • MM S-A прямые хвостовики (106) • MM S-A-AV (101) • MM S-A-BT (109) • MM S-A-C# (104) • MM S-A-HSK (109) • MM S-A-N (104) • MM S-A-SK (109) • MM S-B конические хвостовики 85° (106) • MM S-D конические хвостовики 89° (107) • MM ER (108) • MM ER-H (108) • MM TS-A (105) • MM TS2-A (105)

Запасные части

Обозначение Запасная часть Код
E90SO-MM-04 TS 18041I/HG T-6IP/51
