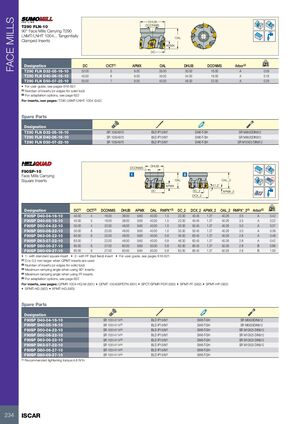

ФРЕЗЫ ТОРЦЕВЫЕ

T290 FLN-10

Фрезы торцевые с углом 90°, оснащенные тангенциально закрепленными пластинами T290 LNMT/LNHT 1004...

ОбозначениеDCCICT(1)APMXOALDHUBDCONMSДержавка(2)кг
T290 FLN D32-05-16-1032.0059.0035.0030.0016.00A0.09
T290 FLN D40-06-16-1040.0069.0035.0034.0016.00A0.16
T290 FLN D50-07-22-1050.0079.0040.0046.0022.00A0.29
  • Руководство пользователя см. на стр. 616–621

(1) Количество пластин (или кромок для монолитного инструмента)
(2) Варианты адаптации см. на стр. 622

Информация о пластинах см. на стр.: T290 LNMT/LNHT 1004 (542)

Запасные части

Обозначение
T290 FLN D32-05-16-10SR 10504970BLD IP15/M7SW6-T-SHSR M8X20DIN912
T290 FLN D40-06-16-10SR 10504970BLD IP15/M7SW6-T-SHSR M8X20DIN912
T290 FLN D50-07-22-10SR 10504970BLD IP15/M7SW6-T-SHSR M10X25 DIN912

F90SP-10

Фрезы торцевые, оснащенные квадратными пластинами

ОбозначениеDC(1)CICT(2)DCONMSDHUBAPMXOALRMPX°(3)DC_2DCX_2APMX_2OAL_2RMPX°_2(4)Державка(5)кг
F90SP D40-04-16-1040.00416.0038.009.6040.001.523.3040.451.2740.263.5A0.42
F90SP D40-05-16-1040.00516.0038.009.6040.001.523.3040.451.2740.263.5A0.22
F90SP D50-04-22-1050.00422.0048.009.6040.001.033.3050.451.2740.263.0A0.37
F90SP D50-06-22-1050.00622.0048.009.6040.001.033.3050.451.2740.263.0A0.39
F90SP D63-06-22-1063.00622.0048.009.6040.000.846.3063.451.2740.262.8A0.48
F90SP D63-07-22-1063.00722.0048.009.6040.000.846.3063.451.2740.262.8A0.42
F90SP D80-06-27-1080.00627.0060.009.6050.000.863.3080.451.2750.262.8B0.88
F90SP D80-09-27-1080.00927.0060.009.6050.000.863.3080.451.2750.262.8B1.50
  • 1 — со стандартной квадратной пластиной
  • 2 — с пластиной FF (быстрая подача)
  • Руководство пользователя см. на стр. 616–621

(1) D на 0.2 мм больше при использовании пластин QPMT
(2) Количество пластин (или кромок для монолитного инструмента)
(3) Максимальный угол врезания при использовании пластин 90°
(4) Максимальный угол врезания при использовании пластин FF
(5) Варианты адаптации см. на стр. 622

Информация о пластинах см. на стр.: QPMR 1004-HQ-M (561) • QPMT 100408PDTN (561) • SPCT/SPMR PDR (563) • SPMT-FF (562) • SPMT-HP (562) • SPMT-HQ (562) • XPMT-HQ (563)

Запасные части

Обозначение
F90SP D40-04-16-10SR 10514114(a)BLD IP15/M7SW6-T-SHSR M8X30DIN912
F90SP D40-05-16-10SR 10514114(a)BLD IP15/M7SW6-T-SHSR M8X30DIN912
F90SP D50-04-22-10SR 10514114(a)BLD IP15/M7SW6-T-SHSR M10X25 DIN912
F90SP D50-06-22-10SR 10514114(a)BLD IP15/M7SW6-T-SHSR M10X25 DIN912
F90SP D63-06-22-10SR 10514114(a)BLD IP15/M7SW6-T-SHSR M10X25 DIN912
F90SP D63-07-22-10SR 10514114(a)BLD IP15/M7SW6-T-SHSR M10X25 DIN912
F90SP D80-06-27-10SR 10514114(a)BLD IP15/M7SW6-T-SH
F90SP D80-09-27-10SR 10514114(a)BLD IP15/M7SW6-T-SH

(a) Рекомендуемый момент затяжки: 4,8 Н·м
